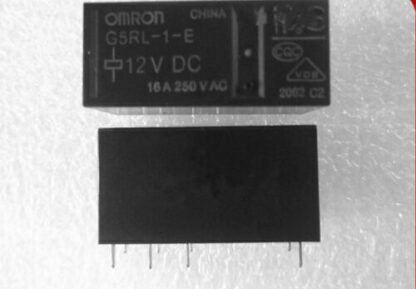

Relé SPDT 12 V DC 16 A – Omron G5RL-1-E (miniatura, PCB, 2+6 pines)
Relé electromagnético miniatura para placa con un contacto conmutado (SPDT). Adecuado para cargas resistivas hasta 16 A en 250 V AC o 24 V DC, con conmutación rápida y baja resistencia de contacto.
-
🏷️ Fabricante / Modelo: OMRON · G5RL-1-E
-
⚙️ Configuración: SPDT (1 conmutador) · Tipo: electromagnético
-
🔌 Montaje: PCB · Pines: 2+6 · Paso (raster): 5 mm
-
🔋 Bobina: 12 V DC · 360 Ω · 33,3 mA · 400 mW
-
⚡ Contactos @R (resistivo): 16 A / 250 V AC · 16 A / 24 V DC
-
🔺 Tensión de conmutación máx.: 250 V AC / 24 V DC
-
⏱️ Tiempos: operación 15 ms · liberación 5 ms
-
🧲 Resistencia de contactos: ≤ 100 mΩ
-
🚀 Corriente de choque (inrush): 50 A
-
🌡️ Temperatura de trabajo: −40…70 °C
-
📐 Dimensiones (cuerpo): 29 × 12,7 × 15,7 mm
-
📦 Encapsulado: THT (carcasa tipo TO-220-11/ZIP11 no aplica; encapsulado propio de relé miniatura)
📌 Nota: valores indicados para carga resistiva. Verifica curvas de carga para cargas inductivas/capacitivas.
