Descripción

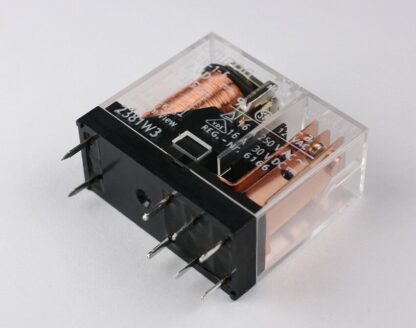

Relé OMRON G2R-1-E-12VDC – 12 V DC · 16 A · SPDT · Transparente .El OMRON G2R-1-E-12VDC es un relé electromagnético miniatura SPDT (1 contacto conmutado) con carcasa transparente, ideal para aplicaciones de control y automatización donde se requiere fiabilidad y fácil verificación visual del estado de los contactos.
Con una bobina de 12 V DC, capacidad de conmutación de hasta 16 A y montaje en PCB (paso de 5,0 mm, 2+6 pines), es adecuado para equipos industriales, electrodomésticos y sistemas de automatización.
Características clave:
-
🔋 Relé electromagnético SPDT (1 contacto inversor)
-
⚡ Bobina: 12 V DC
-
🔌 Corriente de contactos: 16 A
-
🔋 Carga resistiva: 16 A / 250 V AC – 16 A / 30 V DC
-
🔍 Carcasa transparente: inspección visual del funcionamiento
-
🧩 Montaje: PCB, paso de 5,0 mm (2+6 pines)
-
🕑 Tiempo de funcionamiento: 15 ms
-
🕑 Tiempo de liberación: 5 ms
-
🌡️ Rango de temperatura: -40…70 °C
-
📦 Carcasa: sellado estándar, miniatura, monoestable
Especificaciones técnicas:
-
👤 Fabricante: OMRON OCB
-
📑 Serie: G2R-1-E
-
⚡ Tensión de bobina: 12 V DC
-
🔋 Resistencia de bobina: 275 Ω
-
🔋 Corriente de bobina: 43,6 mA
-
⚡ Corriente máx. de contactos: 16 A
-

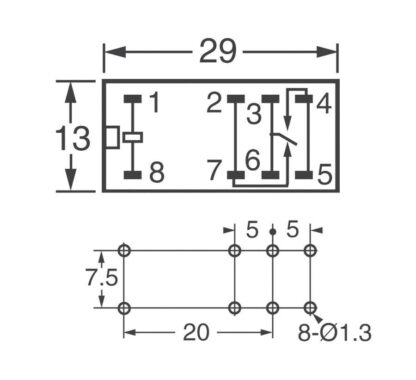

📏 Dimensiones: 29 × 13 × 25,5 mm
-
📏 Paso de terminales: 5 mm
-
📉 Resistencia de contactos: 30 mΩ
-
⚡ Tensión máxima conmutada: 125 V DC / 380 V AC
-
🧪 Versión: miniatura, monoestable
-
🧩 Salida: para circuito impreso (PCB)
