Descripción

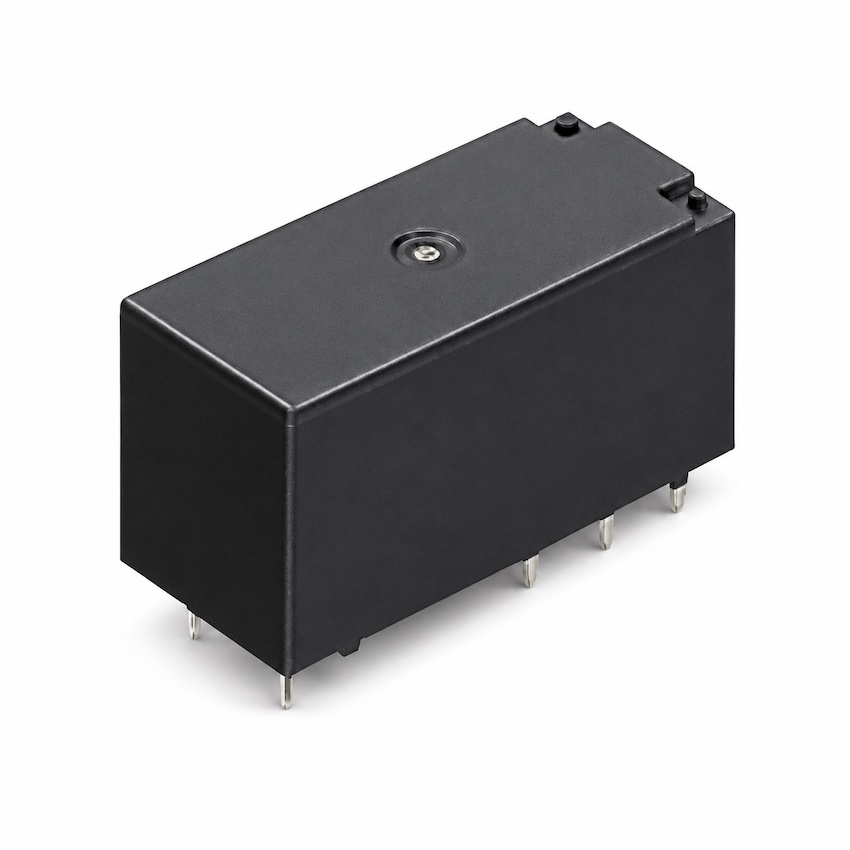

Relé Panasonic ALZN1F09 / ALZN1F09W – 9 V DC · 16 A · Alta temperatura 105 ºC (Equivalente a RTHH4009WG)
El Panasonic ALZN1F09 es un relé de potencia compacto de perfil bajo (15,7 mm de altura), diseñado para soportar condiciones exigentes con una temperatura ambiente de hasta 105 ºC. Ofrece una alta resistencia de aislamiento, soporta tensiones de sobretensión de hasta 10 kV y utiliza contactos de AgSnO₂ para mayor durabilidad y fiabilidad.
Cumple con la normativa IEC/EN 60335-1 (ensayo GWT de inflamabilidad por hilo incandescente) y dispone de certificaciones VDE, UL y C-UL, lo que lo hace ideal para aplicaciones en electrodomésticos, equipos de oficina e industria.
Características clave:
-
🔋 Relé de potencia 16 A
-
⚡ Tensión de bobina: 9 V DC
-
📏 Perfil bajo: 15,7 mm de altura
-
📐 Dimensiones compactas: 12,5 × 28,8 × 15,7 mm
-
🌡️ Alta resistencia térmica: operación hasta 105 ºC
-
🔌 Voltaje contra sobretensiones: 10 kV
-
⚙️ Contactos de AgSnO₂ (plata–óxido de estaño)
-
🛡️ Cumple norma IEC/EN 60335-1 (GWT)
-
✅ Certificaciones: VDE, UL, C-UL
Especificaciones técnicas:
-
👤 Fabricante: Panasonic
-
📑 Modelos: ALZN1F09 / ALZN1F09W / Referencia Equivalente = RTHH4009WG
-
⚡ Tensión de bobina: 9 V DC
-
🔋 Corriente nominal de contactos: 16 A
-
🌡️ Temperatura ambiente máx.: 105 ºC
-

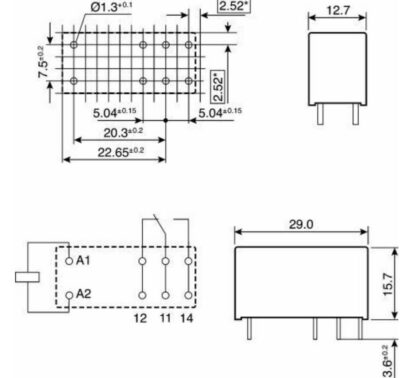

📏 Dimensiones: 12,5 × 28,8 × 15,7 mm
-
📐 Altura perfil bajo: 15,7 mm
-
⚡ Tensión de aislamiento frente a sobretensiones: 10 kV
-
🧪 Material de contactos: AgSnO₂
-
📜 Normativa: IEC/EN 60335-1 (Glow Wire Test)
-
✅ Certificaciones: VDE, UL, C-UL
