Descripción

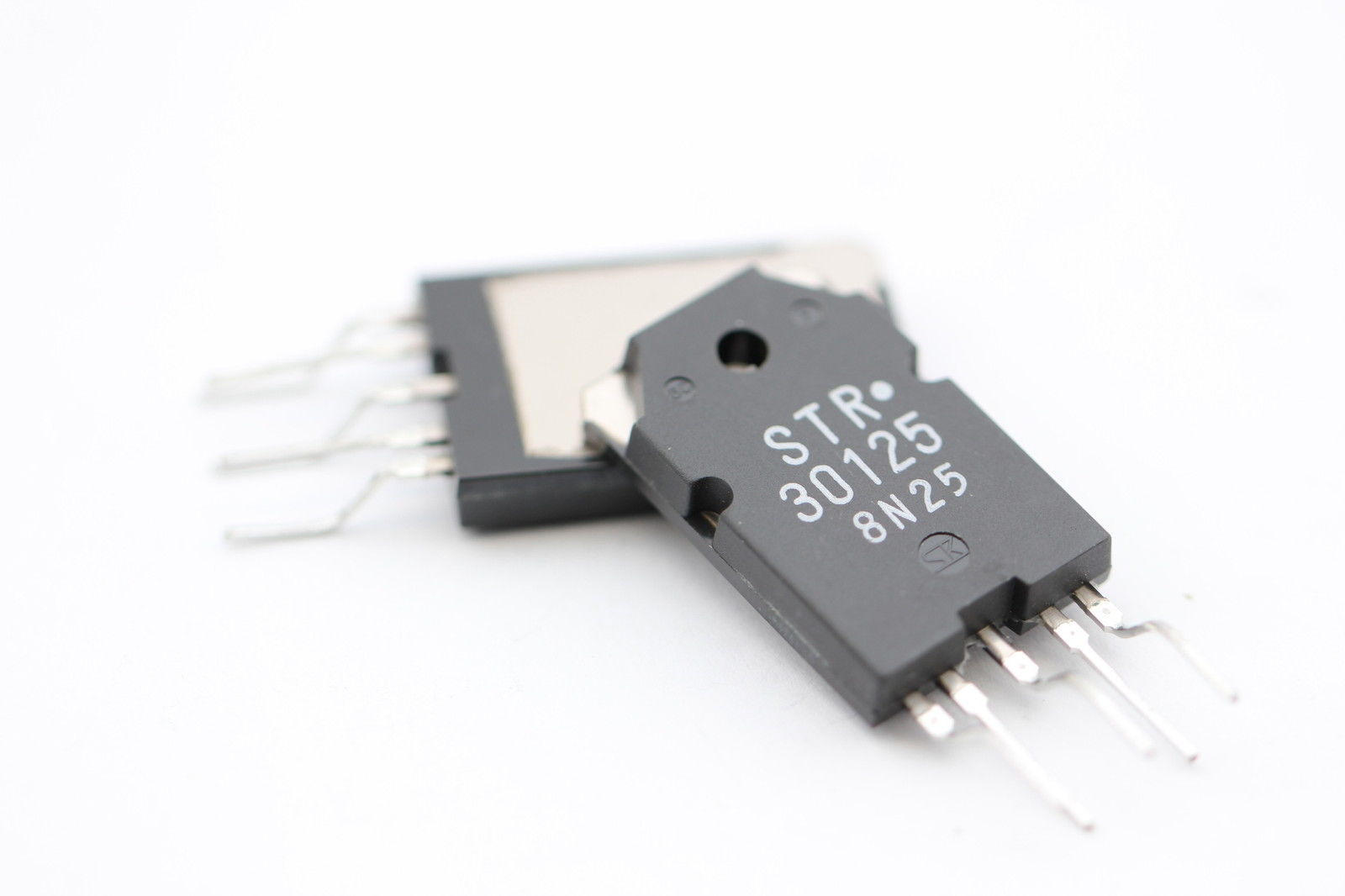

STR30125 – C.I. Híbrido Regulador de Tensión 125V 1A (Serie STR30000) – Sanken, 5 pines
Regulador de tensión híbrido de la serie STR30000 de Sanken, con salida fija y pensado para aplicaciones de electrónica de potencia (p. ej., fuentes/CTV según diseño). Repuesto ideal para reparación y sustitución cuando la placa monta exactamente esta referencia.
⚙️ Características técnicas:
🏭 Fabricante: Sanken
🧩 Tipo: Hybrid IC Voltage Regulator (salida fija)
🔋 Tensión de salida: 125 V ±0,8 V
⚡ Corriente de salida máxima: 1,0 A
🔌 Tensión de entrada pico máx.: 200 V
🔥 Potencia disipada máx.: 27 W (Tc = 100 ºC)
🌡️ Temperatura de trabajo: -20…+125 ºC (Tc)
❄️ Temperatura de almacenamiento: -30…+125 ºC
📦 Encapsulado: módulo 5 pines (tipo TO-3P-5 / SIP-5)
🦶 Pinout (según hoja):
1️⃣ Común (GND)
2️⃣ Base
3️⃣ Entrada
4️⃣ Salida
5️⃣ NC / sin uso (en esta serie; en STR30110 se usa para ajuste)
