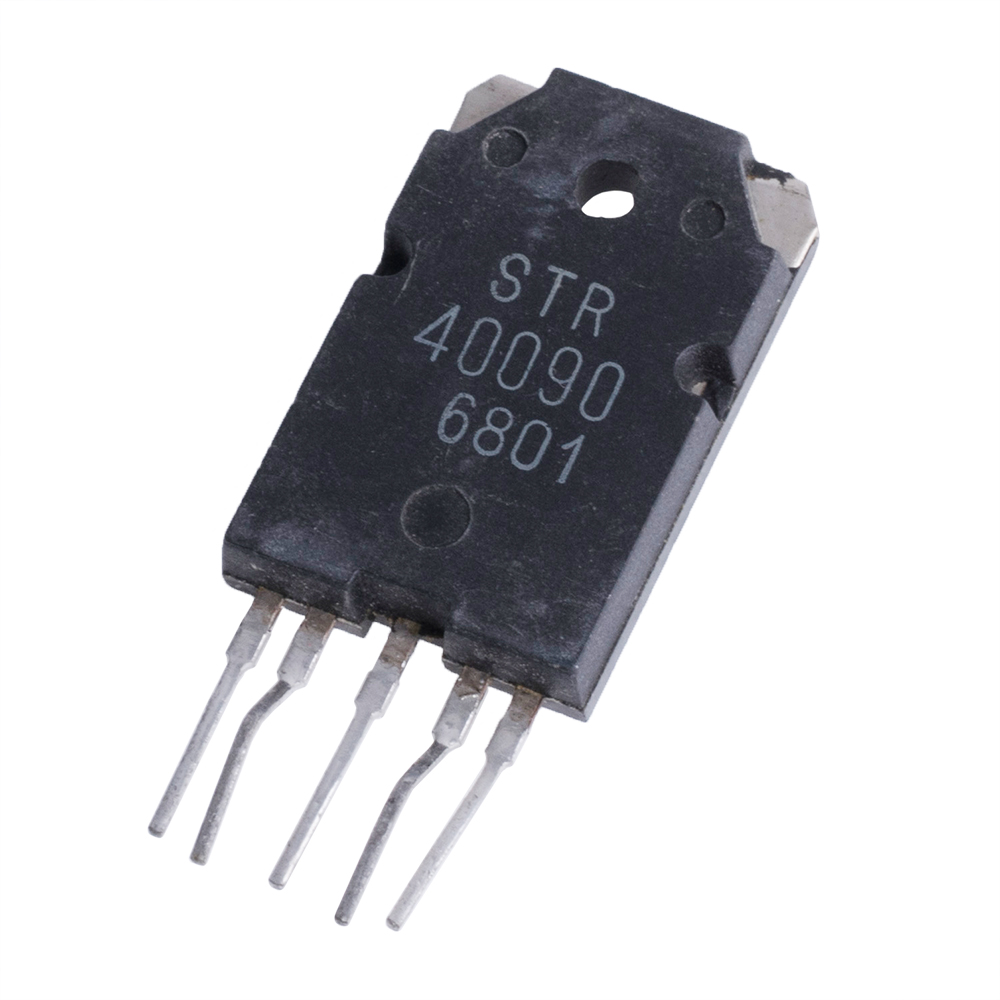

STR40090 – Módulo Regulador de Tensión Híbrido para Fuente Conmutada TV (SMPS) – Sanken (ZIP-5)
Módulo híbrido regulador de tensión de Sanken, pensado para fuentes conmutadas de TV. Integra chips de transistores en encapsulado plástico moldeado y trabaja con tensión de detección fija, típico en líneas B+ de televisores.
⚙️ Características técnicas:
🏭 Fabricante: Sanken Electric Co., Ltd.
🧩 Tipo: Hybrid Voltage Regulator Module (serie STR40090) – para TV Switch Mode Power Supply
📦 Encapsulado: plástico moldeado, 5 pines (ZIP-5 / similar TO-3)
🔌 Conexiones / Pinout:
1️⃣ Vout Sense
2️⃣ Base Drive (B)
3️⃣ Input (C)
4️⃣ Earth (E)
5️⃣ Soft Start
⚡ Valores máximos (Absolute Maximum Ratings):
⚠️ Tensión pico máxima de entrada (VIN): 950 V
🔋 Corriente de entrada (IIN): 6 A
🔥 Potencia disipada (PD): 28 W (Tc = 100°C)
🌡️ Temperatura de trabajo (Tc): -20 a +125 °C
🌡️ Temperatura de unión (Tj): 150 °C máx.
🎯 Parámetros eléctricos destacados:
🔎 Tensión de detección fija: 83,5 ± 0,7 V (IIN = 6 mA)
🌡️ Coeficiente térmico de detección: +4,0 mV/°C
🔁 Tiempos de conmutación: ts 7 µs máx. / tf 1 µs máx.
📤 Salida (condiciones de referencia del fabricante):
🔋 Tensión de salida: 115,0 ± 1,6 V (VIN = 220 V, IO = 0,40 A)
📈 Regulación de línea: ±1 V (VIN = 180–280 V)
📉 Regulación de carga: ±1,6 V (VIN = 220 V, IO = 0,40 A)
