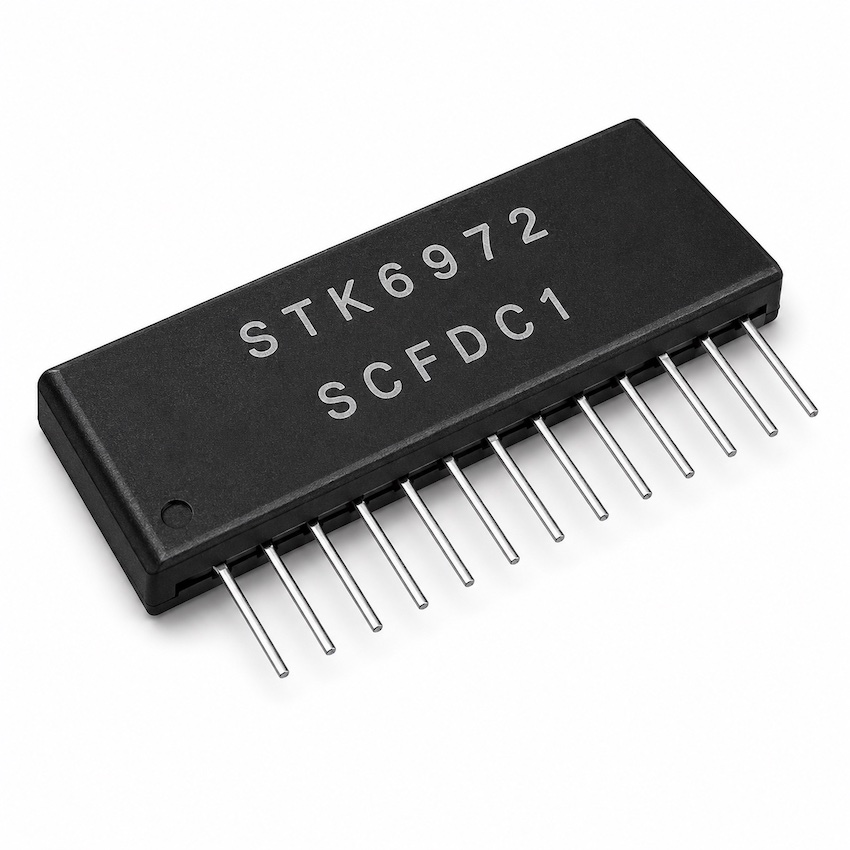

STK6972 – Circuito Integrado Híbrido “Bridge Power Pack” (Driver Motor DC 2 Canales) SANYO
Módulo híbrido Thick Film de la serie STK6970, pensado para controlar motores DC mediante puente H (2 canales) en un solo encapsulado. Permite giro adelante/atrás, control de velocidad (salida lineal proporcional a la entrada) y frenado, por lo que es muy usado en motores de bobinado/carga de VTR y aplicaciones similares.
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: Thick Film Hybrid IC – Bridge Power Pack (2 canales)
🔁 Funciones: avance / retroceso / freno
📉 Salida lineal: proporcional a la tensión de entrada
🔌 Tensión de alimentación (operación): 3 a 24 V
⚠️ Máx. (ratings): VCC 25 V, Vin 25 V
🔋 Corriente de salida máx.: 2,0 A
🔥 Potencia disipada máx.: 7,5 W
🌡️ Temperaturas: Tc 100 ºC, Tj 150 ºC
❄️ Almacenaje: -40 a +125 ºC
📊 Datos típicos (Ta=25ºC, VCC=12V, RL=10Ω/ch):
• Corriente en reposo (Vin abierto): 23 mA típ. (18–30 mA)
• Tensión de entrada (Iout=0,5A): 7,2 V típ. (6,45–7,2 V)
• Saturación salida (Vin=12V, Iin=1mA): Vst-1 1,37 V típ. / 2,0 V máx.
• Saturación salida 2 (Vin=12V, Iin=1mA): Vst-2 0,40 V típ. / 1,0 V máx.
• Diodo (If=1A): 1,20 V típ. / 1,8 V máx.
📐 Encapsulado / dimensiones:
📦 Módulo STK mini (IMST), paso típico 2,54 mm
📏 Cuerpo aprox.: 44 mm de largo (según plano)
✨ Aplicaciones recomendadas:
• Control de motores DC en VTR/vídeo (reel, loading, etc.)
• Impresoras y mecanismos con motor DC reversible
• Proyectos de control de motor DC con freno y cambio de sentido
