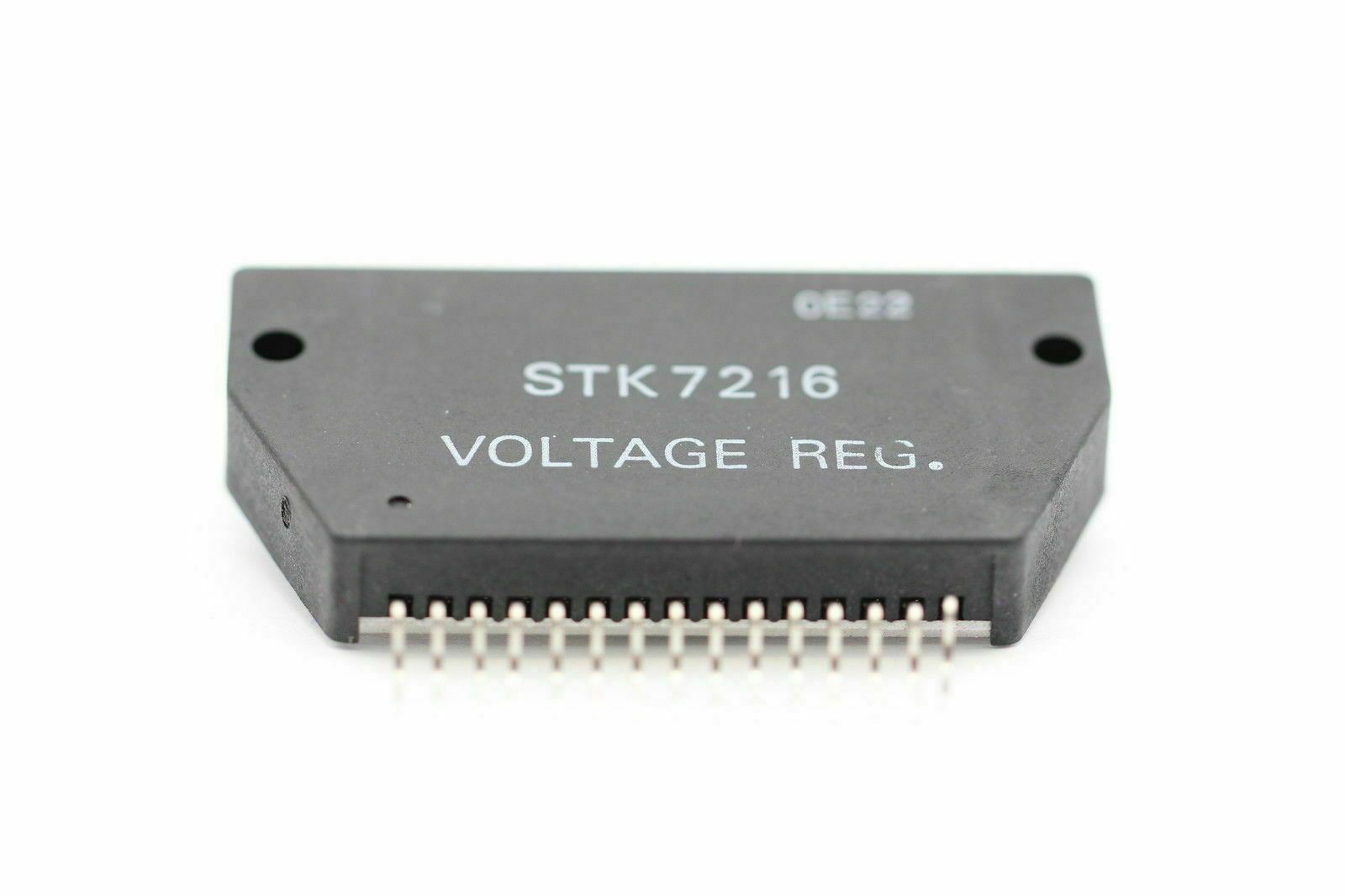

STK7216 / STK7216S – C.I. Híbrido Regulador “Secondary Chopper” para VTR (9V 1A + 12V 3,5A) – 15 pines
Módulo híbrido regulador conmutado secundario (chopper) para equipos VTR/vídeo, con dos salidas: una salida serie y una salida chopper, con protección de sobrecorriente y función de corte (cutoff). Ideal para reparación y sustitución en fuentes de alimentación donde se requieran estas tensiones.
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: Secondary Chopper Regulator for VTR (chopper + serie)
🔌 Tensión de entrada máx. (Vin DC): 50 V
🔋 Salida 1 (serie): 9,0 V / 1,0 A
🔋 Salida 2 (chopper): 12,0 V / 3,5 A
📶 Frecuencia de conmutación: 54 kHz
🛡️ Funciones:
• Cutoff activado por nivel “Hi” (lado chopper)
• Protección de sobrecorriente independiente (lado chopper)
• Oscilación fija
📦 Encapsulado / montaje:
🦶 15 pines (paso 2,54 mm)
🕳️ 2 orificios de fijación Ø3,6 mm
📏 Ancho aprox.: 59,2 mm | Grosor aprox.: 8,5 mm
🌡️ Temperaturas:
• Tc máx.: +105 ºC
• Almacenaje: −30 a +105 ºC
