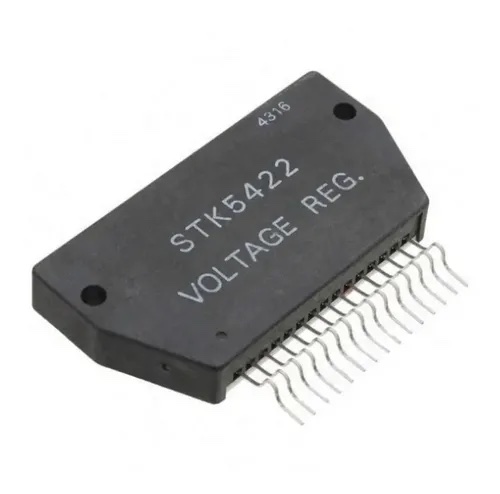

STK5422 – Circuito Integrado Híbrido Regulador 4 Salidas para VTR (IMST) – 15 pines (Case 4033)
Módulo híbrido (thick film) tipo regulador serie de 4 salidas en un solo encapsulado, diseñado para fuentes de alimentación en equipos VTR/Vídeo. Fabricado con tecnología IMST (sustrato metálico aislado) e incluye función CUT-OFF para cortar salidas mediante señal externa.
⚙️ Características técnicas:
🧩 Tipo: 4-Output Series Regulator (IC híbrido, 4 salidas / 1 encapsulado)
🔌 Tensión de entrada máx. (DC): 30 V
🔋 Salidas (tensión / corriente):
• Salida 1: 13,0 V ±0,3 V — 1,0 A (media) / 2,5 A (pico)
• Salida 2: 9,5 V ±0,1 V — 1,0 A (media) / 2,0 A (pico)
• Salida 3: 12,0 V ±0,3 V — 0,5 A (media) / 1,0 A (pico)
• Salida 4: 12,0 V ±0,3 V — 1,0 A (media) / 2,0 A (pico)
🎛️ Control: CUT-OFF por señal externa
🦶 Encapsulado: Case 4033
📌 Nº de pines: 15
📺 Uso típico: VTR/Vídeo (fuentes y regulaciones múltiples)
✨ Aplicaciones recomendadas:
• Reparación y sustitución en fuentes de alimentación de vídeo/VTR
• Placas que requieran múltiples tensiones reguladas desde un solo módulo
