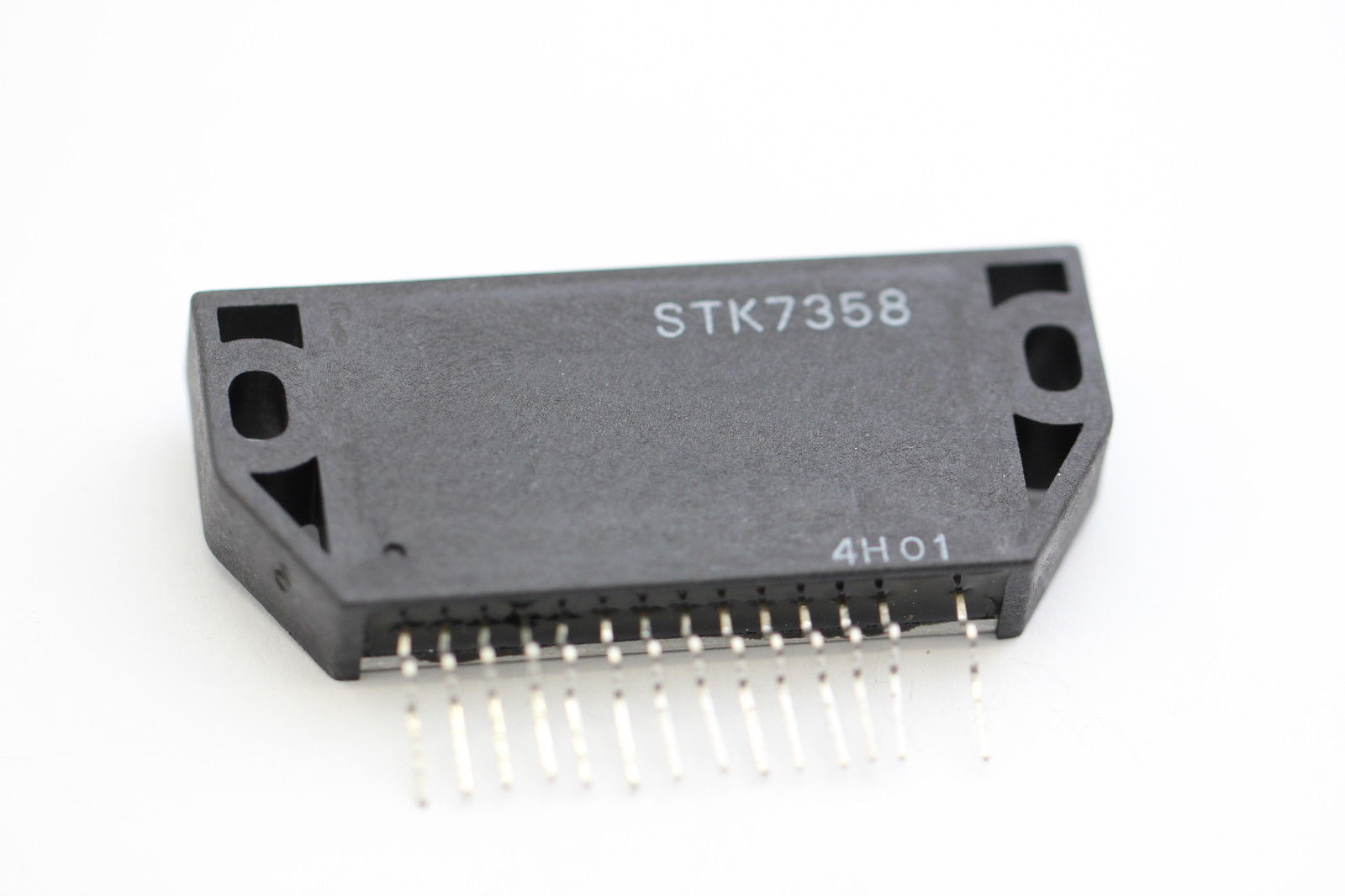

STK7358 – Circuito Integrado Híbrido (Regulador Conmutado Off-Line) para Fuente TV – 115V, hasta 80W, 15 pines (SANYO)
Módulo híbrido Thick Film usado como regulador conmutado off-line en fuentes de alimentación de televisores (Color TV power supply). Es de tipo auto-oscilante y está pensado para montaje con fijación/disipación (módulo de potencia).
⚙️ Características técnicas:
🧩 Tipo: Thick Film Hybrid IC – Offline Switching Regulator
📺 Aplicación: fuente de alimentación TV color
🔁 Funcionamiento: auto-oscilante (self oscillation)
🔌 Entrada AC (máx.): 0–280 V~ (Vrms)
🔋 Salida ajustada: 115 V (rango típico 114–116 V en condiciones de prueba)
🔥 Potencia máx. de salida: 80 W (hasta 100 W con VAC 150–280V, según hoja)
⚡ Regulación de línea (típ./máx.): 0,4 V / 1,0 V
⚡ Regulación de carga (típ./máx.): 1,0 V / 1,5 V
📉 Rizado de salida (típ./máx.): 0,4 / 0,6 Vpp
🌡️ Temperatura de trabajo: -10…+65 ºC
🌡️ Temp. máx. carcasa (Tc): 105 ºC
🌡️ Temp. unión máx. (Tj): 150 ºC
🧊 Resistencia térmica (θj-c): 1,6 ºC/W
📦 Encapsulado / montaje:
🦶 Patillas: 15 pines
📏 Medidas aprox.: 59,2 mm (ancho) × 21,5 mm (alto) × 9,5 mm (espesor)
📌 Paso de pines: 2,54 mm
🕳️ Fijación: 2 orificios de montaje (Ø3,6 mm)
📌 Nota:
Antes de sustituir, verifica modelo exacto, patillaje y componentes asociados de la fuente (en SMPS suelen fallar también resistencias/condensadores/semiconductores alrededor). Montaje recomendado con disipación y pasta térmica como el original.
