Descripción

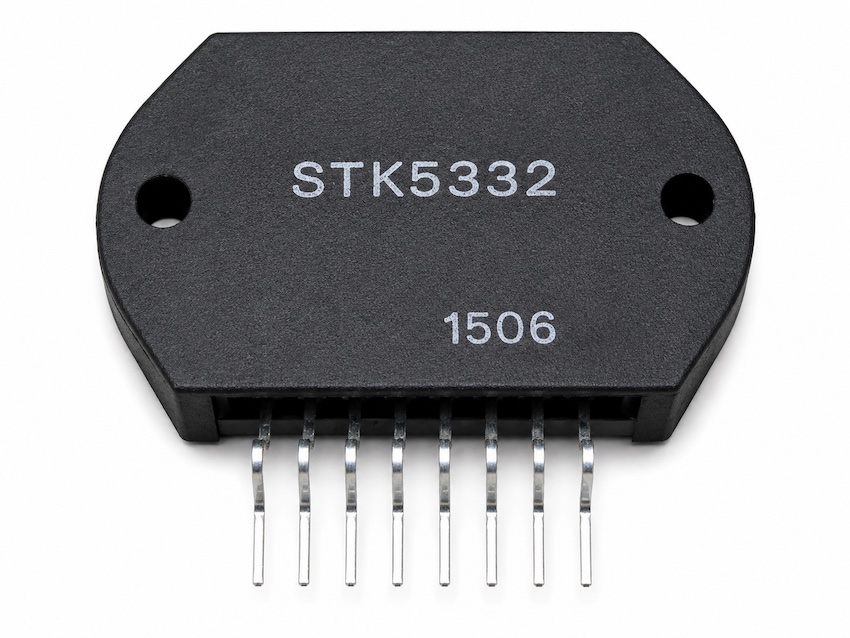

STK5332 – Circuito Integrado Híbrido Regulador de Tensión (VTR) 3 Salidas – SANYO (8 pines)
Módulo híbrido Thick Film tipo regulador serie para fuentes de alimentación en equipos VTR/Vídeo, con 3 salidas reguladas en un solo encapsulado. Ideal para reparación y sustitución del componente original en placas compatibles (requiere montaje con disipación/fijación como el original).
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: Thick Film Hybrid IC – Series regulator
🎯 Aplicación: regulador de tensión para VTR
🔋 Nº de salidas: 3
🔌 Tensión de entrada máxima (Vin DC máx.): 30 V
🔋 Salidas (ajuste de tensión – Condition 1):
• Vo1: 13,0 V ±0,2 V
• Vo2: 6,05 V ±0,2 V
• Vo3: 5,1 V ±0,08 V
⚡ Corriente máxima de salida (media / pico):
• Vo1: 1 A / 2,5 A
• Vo2: 1 A / 2,5 A (pico condicionado según montaje/Tr externo)
• Vo3: 0,5 A
🌡️ Temperaturas:
• Temperatura de carcasa máx. (Tc): 105 ºC
• Temperatura de unión máx. (Tj): 150 ºC
• Almacenaje: -30 a +105 ºC
🦶 Encapsulado y montaje:
• 8 pines (paso 2,54 mm)
• Con orificios de fijación (montaje a chasis/disipador)
📏 Dimensiones aprox. del módulo: 39,2 × 25,2 × 6,5 mm
