Descripción

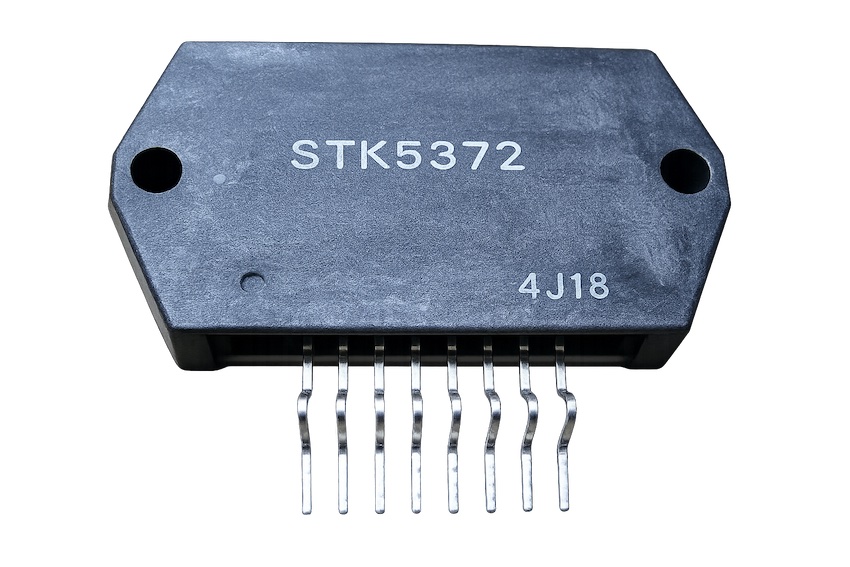

STK5372 – Circuito Integrado Híbrido Regulador de Tensión Triple (VTR) 12,1V + 12V + 5,3V (8 pines)
C.I. híbrido tipo regulador serie para aplicaciones de VTR/Vídeo, con 3 salidas integradas y función de corte (CUTOFF) para control externo. Ideal para reparación y sustitución en fuentes de alimentación de equipos compatibles.
⚙️ Características técnicas:
🧩 Tipo: Regulador de tensión (Series regulator), IC híbrido “Thick Film”
🔋 Nº de salidas: 3
• Vout1: 12,1 V (±0,1 V)
• Vout2: 12,0 V (±0,2 V)
• Vout3: 5,3 V (±0,1 V)
⚡ Corriente máx. (media): 0,8 A / 0,8 A / 1,0 A (Vo1/Vo2/Vo3)
🚀 Corriente pico: 1,0 A / 1,5 A / 2,0 A (pico máx. 0,2 s)
🔌 Tensión de entrada máx.: 30 V DC (Vo1/Vo2) / 20 V DC (Vo3)
🎛️ Función CUTOFF: sí (corte de Vo2 y Vo3 por señal externa)
🌡️ Temperatura de trabajo (carcasa): hasta 105 ºC
🌡️ Temperatura de unión (Tj máx.): 150 ºC
❄️ Temperatura de almacenamiento: -30 a +105 ºC
🦶 Encapsulado: módulo híbrido 8 pines (montaje THT)
📐 Dimensiones aprox. del cuerpo: 44 × 25,6 mm (según plano), con 2 orificios de fijación
