Descripción

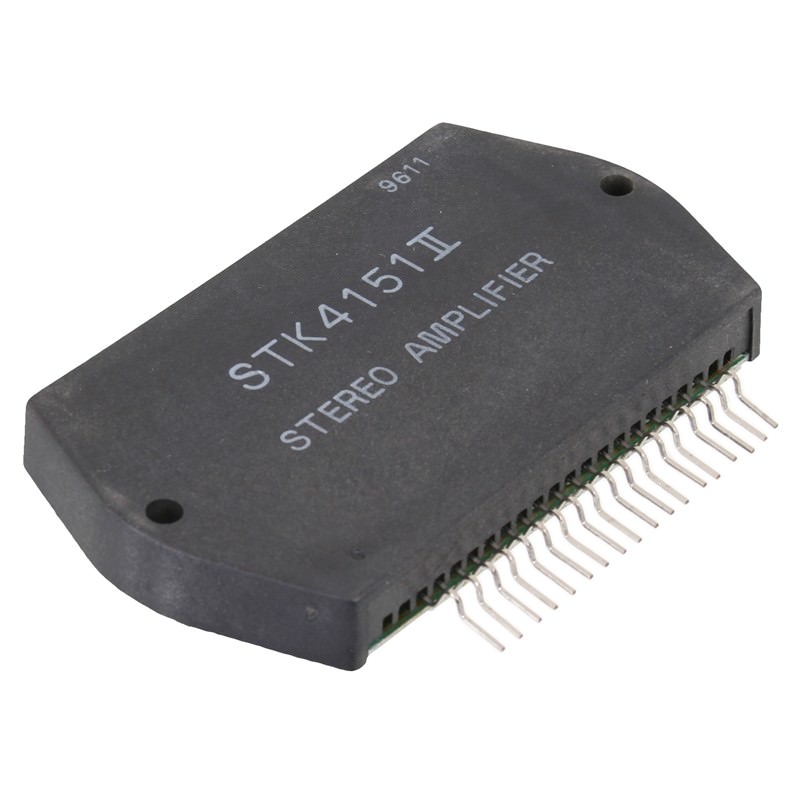

STK4151II – Circuito Integrado Híbrido Amplificador de Audio Estéreo 2 Canales (2×30W) SANYO
Módulo híbrido thick film para amplificación de potencia AF en 2 canales, pensado para equipos de audio y etapas de potencia con alimentación simétrica (±V). Incluye transistor de mute integrado para reducir ruidos de encendido/apagado.
⚙️ Características técnicas:
🧩 Tipo: amplificador de potencia AF, 2 canales (STK4101II Series)
🔊 Potencia de salida: 30 W mín. por canal (30W + 30W)
🔌 Alimentación recomendada: ±27,5 V DC
⚠️ Tensión máxima de alimentación (VCC máx.): ±42 V
🎚️ Distorsión armónica total (THD): 0,3% máx.
🎵 Rango de frecuencia: 20 Hz – 50 kHz
🎛️ Impedancia de entrada: 55 kΩ
🔈 Ruido de salida: 1,2 mVrms máx.
🔋 Corriente en reposo (Icco): 100 mA máx.
🛑 Mute integrado: sí (VM aprox. -5 V)
🔧 Carga recomendada: 8 Ω (carga no inductiva)
🌡️ Temperatura máx.: Tc 125 ºC, Tj 150 ºC
🦶 Patillaje: módulo de 18 pines (esquema equivalente y aplicación en ficha)
✨ Aplicaciones típicas:
• Etapas de potencia estéreo en amplificadores Hi-Fi, equipos domésticos y reparaciones de módulos STK compatibles
