Descripción

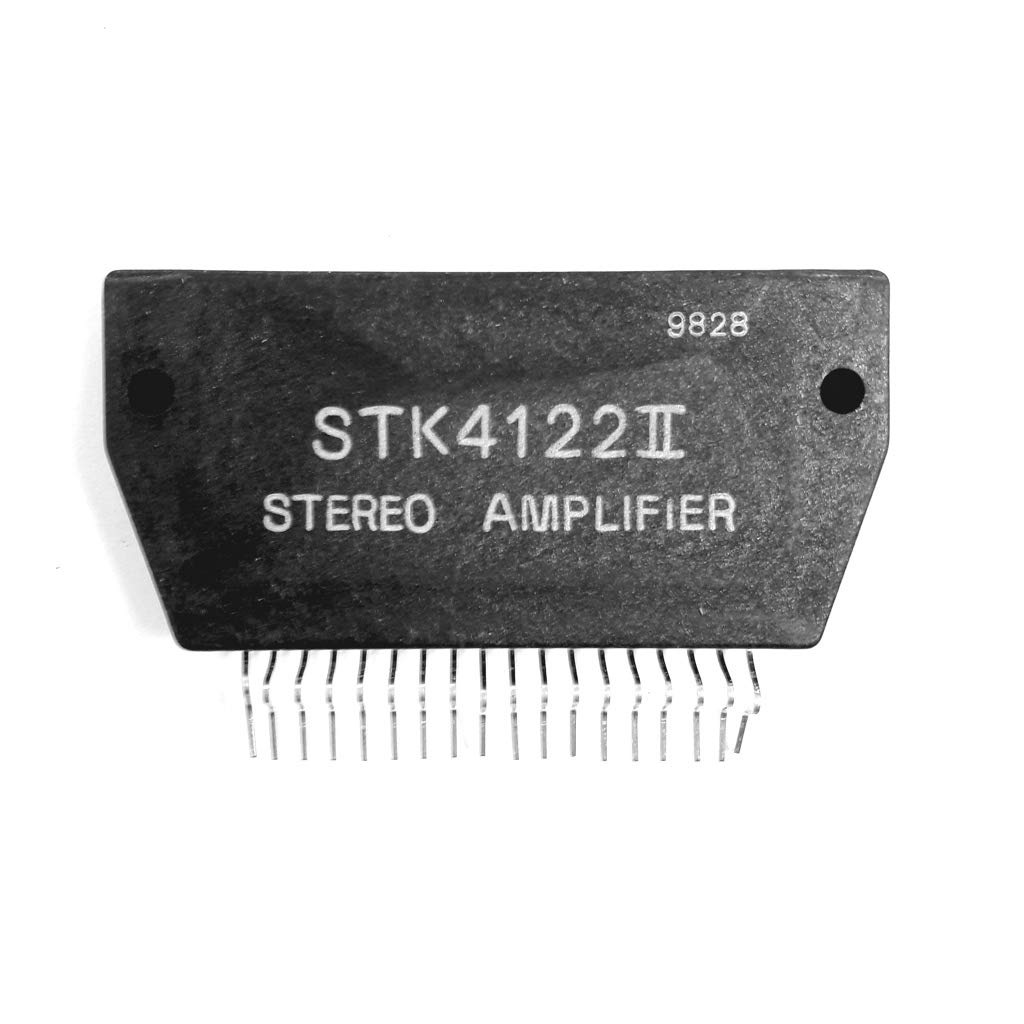

STK4122II – Circuito Integrado Híbrido Amplificador de Audio 2 Canales (2×15W) SANYO
Módulo híbrido Thick Film para amplificación de potencia de audio (AF) con alimentación simétrica (Split Power Supply ±V). Incluye circuito de muting integrado para reducir “pops” y ruidos en el encendido/apagado. Ideal para reparación y sustitución en amplificadores y equipos de audio compatibles.
⚙️ Características técnicas:
🧩 Tipo: IC híbrido (Thick Film) – Amplificador de potencia AF, 2 canales
🔊 Potencia de salida: 15W + 15W (mín.) (THD = 0,4%, 20Hz–20kHz, RL=8Ω)
🔌 Alimentación recomendada: ±20 V
⚠️ Alimentación máx. (VCC máx.): ±30,5 V
🔈 Carga recomendada: 8 Ω (carga no inductiva)
🎚️ Distorsión armónica (THD): 0,3% (Po=1W, 1kHz)
📶 Respuesta en frecuencia: 20 Hz – 50 kHz (a 1W)
🎛️ Impedancia de entrada: 55 kΩ
🔋 Corriente en reposo (Icco): 20–100 mA (típ. 40 mA, VCC=±26V)
🛑 Muting (VM): −2 a −10 V (típ. −5 V)
🌡️ Temperaturas: Tc 125°C, Tj 150°C, almacenaje −30 a +125°C
🧊 Resistencia térmica (θj-c): 3,0 °C/W
🔧 Protección indicada: tiempo disponible ante corto de carga 2 s (VCC=±20V, RL=8Ω, 50Hz, Po=15W)
🦶 Encapsulado / pines: módulo STK, 18 pines
✨ Aplicaciones recomendadas:
• Etapas de potencia estéreo en amplificadores y equipos Hi-Fi/mini cadenas
• Reparación/sustitución de módulos STK en electrónica de audio
• Proyectos de amplificación con fuente simétrica (±V) y disipación adecuada
