Descripción

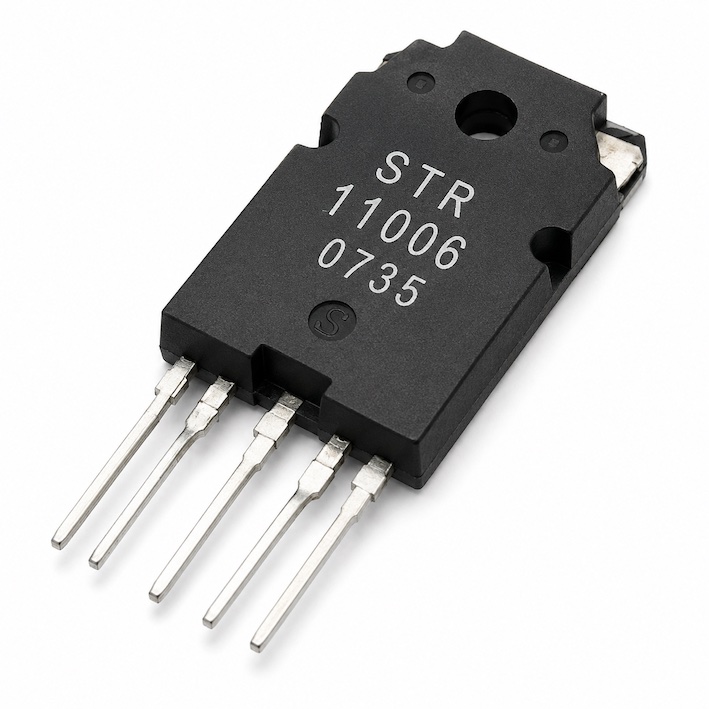

STR11006 – C.I. Híbrido Regulador para Fuente Conmutada (SMPS) – Sanken (ZIP-5 / 5 pines)
El STR11006 es un circuito integrado híbrido de Sanken para fuentes de alimentación conmutadas, usado como regulador/control en etapas primarias (alto voltaje). Integra elementos internos de regulación y control y se monta en formato ZIP-5 (5 pines), típico en reparaciones de fuentes en electrónica de consumo.
⚙️ Características técnicas:
🏭 Fabricante: Sanken
🧩 Tipo: Hybrid Voltage Regulator / regulador híbrido para SMPS
📦 Encapsulado: Plástico tipo TO-3P / ZIP-5 (5 pines)
⚡ Potencia disipada máx.: 27 W
🔋 Tensión de referencia: 7,15 V
⚡ Corriente máx. de entrada: 6 A (pulso 12 A)
⚠️ Tensión de entrada pico máx.: 950 V
🌡️ Temperatura de trabajo: -20…+125 ºC
🦶 Pinout (vista funcional):
1️⃣ Vout / Sense
2️⃣ Base Drive
3️⃣ Input
4️⃣ GND
5️⃣ Current Detect
✨ Aplicaciones recomendadas:
• Reparación y sustitución en fuentes conmutadas (SMPS)
• Equipos de electrónica de consumo (TV, vídeo, etc.) que monten STR11006
