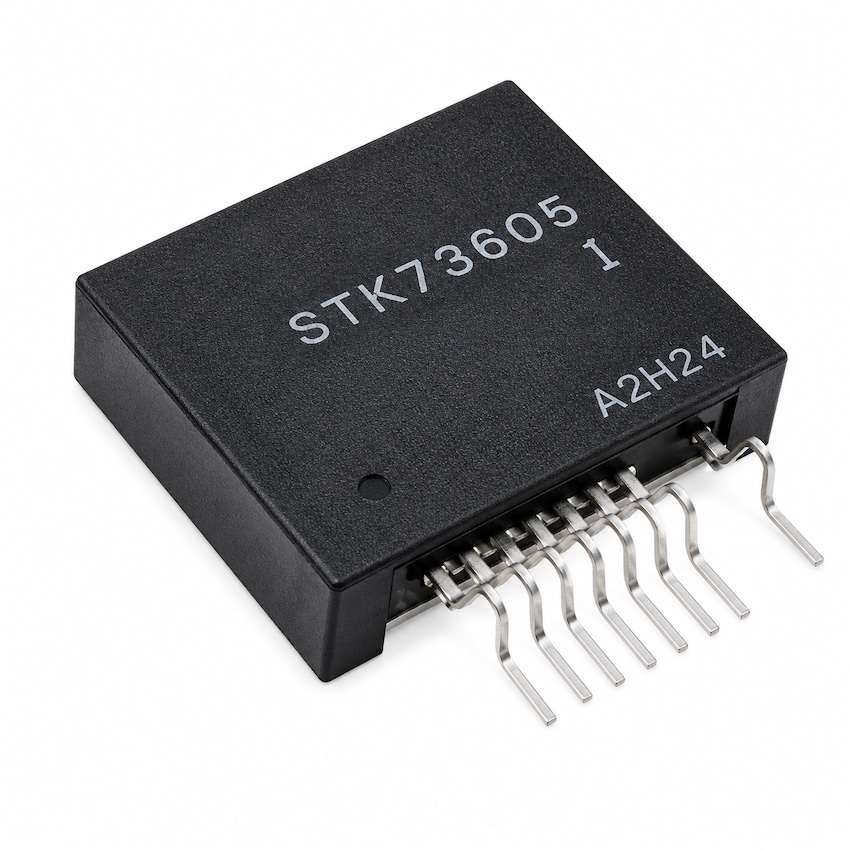

STK73605I – Circuito Integrado Híbrido (Thick Film) para Fuente Conmutada Off-Line – SANYO
Módulo híbrido SANYO STK73605I para fuentes de alimentación conmutadas off-line (red), típico en equipos VTR y electrónica similar. Diseño auto-oscilante, fabricado sobre sustrato IMST, con protección de sobrecorriente integrada. Recomendado para sustitución/reparación del módulo original (mantener disipación/fijación como el de fábrica).
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: IC híbrido (Thick Film) – Off-line switching power IC
🔁 Funcionamiento: auto-oscilante (self-excited)
⚡ Tensión de red máx. (VAC máx.): 280 Vrms
🔋 Tensión de salida típica (condición de prueba): 15,0 V (14,3–15,7 V)
⚡ Corriente de salida de referencia en pruebas: 1,5 A
🔥 Potencia de salida máx. (Wo máx.): 40 W
📉 Regulación de línea (170–280VAC, Io=1,5A): 0,3–0,6 V
📉 Regulación de carga (VAC=200V, Io=1,5–2,6A): 1,5–2,0 V
〰️ Rizado (VAC=200V, Io=2,6A): 0,6–1,0 Vp-p
🌡️ Coeficiente térmico: 7 mV/°C
⚡ Consumo (VAC=200V, Io=2,6A): 51–56 W (según hoja)
🛡️ Protección: limitación/sobrecorriente integrada
🌡️ Límites térmicos:
🌡️ Tc máx.: 105 °C
🌡️ Tj máx.: 150 °C
🧊 Rθ(j-c): 2,5 °C/W
❄️ Almacenaje: −30 a +105 °C
📦 Encapsulado / medidas:
📦 Tipo: módulo híbrido THT (Outline 4103)
📏 Dimensiones aprox.: 30,0 × 25,9 × 8,5 mm
📌 Patillas: 10 pines (formato módulo)
✨ Aplicaciones recomendadas:
• Fuentes conmutadas de red en VTR y equipos electrónicos similares
• Reparación/sustitución de módulos STK de fuente (misma referencia y patillaje)
