Descripción

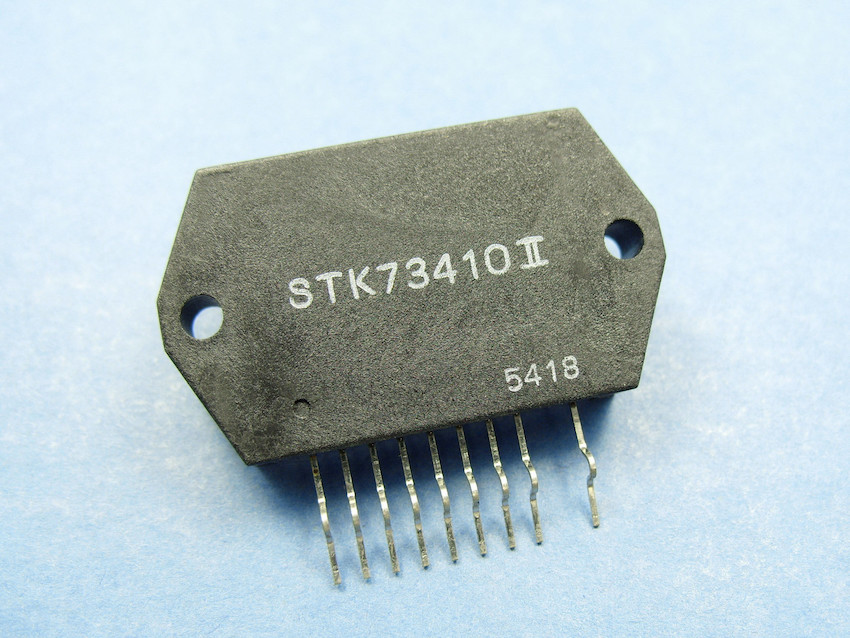

STK73410II – C.I. Híbrido Regulador Conmutado Off-Line 115V 100W (TV/VTR) SANYO – 9 Pines
Módulo híbrido Thick Film usado como regulador conmutado “off-line” en fuentes de alimentación de TV / VTR. Tipo auto-oscilante, ideal para reparación y sustitución del componente original en equipos compatibles (recomendable montar con la misma fijación/disipación que el original).
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: IC híbrido (Thick Film) – Voltage Regulator for TV/VTR
🔁 Función: regulador conmutado off-line, tipo self-oscillation
🔌 Entrada AC (máx.): 0–280 Vrms
🔋 Salida nominal: 115 V (ajuste típico 114–116 V en condiciones de prueba)
🔥 Potencia de salida máx.: 100 W
🔋 Corriente de salida de referencia: hasta ~0,87 A (para ~100W)
🌡️ Temperatura de trabajo: -10 a +65 ºC
🌡️ Temperatura máx. carcasa (Tc): 105 ºC
🌡️ Temperatura máx. unión (Tj): 150 ºC
🧊 Resistencia térmica (θj-c): 1,3 ºC/W
🦶 Encapsulado: módulo 9 pines con 2 orificios de fijación Ø3,6 mm
📐 Dimensiones aprox. cuerpo: 36,5 × 25,6 mm (espesor aprox. 8,5 mm)
✨ Aplicaciones recomendadas:
• Fuentes conmutadas en TV/monitores y VTR/Vídeo
• Sustitución en reparaciones (mismo código y patillaje)
