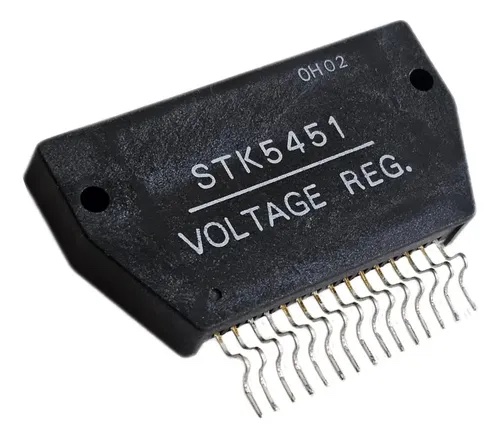

STK5451 – Circuito Integrado Híbrido Regulador de Tensión 3 Salidas para VTR (SANYO) – CASE 4033, 15 pines
Módulo híbrido Thick Film tipo regulador serie para equipos VTR/Vídeo, con 3 salidas integradas en un solo encapsulado y control externo para selección y corte (cutoff). Diseñado con tecnología IMST (sustrato metálico aislado) y pensado para montaje con fijación a chasis/disipador.
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: 3-Output Series Regulator for VTR Use (IC híbrido)
🧱 Tecnología: IMST
🔋 Salidas (tensión nominal):
• Vo1 (seleccionable): 16,0 V ±0,3 V
• Vo2 (seleccionable): 12,0 V ±0,3 V
• Vo3: 12,0 V ±0,1 V
• Vo4: 11,9 V ±0,2 V (salida siempre activa)
⚡ Corriente máxima de salida (media):
• Vo1: 1,0 A
• Vo2: 1,0 A
• Vo3: 1,5 A
• Vo4: 1,5 A
🚀 Corriente pico (≤0,2 s): 2,5 A (todas las salidas)
🎛️ Control: selección Vo1/Vo2 y función cutoff (corte de salidas mediante señal externa)
🌡️ Temperaturas: Tc máx. 105 ºC / Tj máx. 150 ºC / almacenaje −30 a +105 ºC
🧊 Resistencia térmica (θj-c): 4,5 ºC/W
📦 Encapsulado / montaje:
📦 Case Outline 4033
🦶 15 pines (paso 2,54 mm)
🕳️ 2 orificios de fijación Ø3,6 mm
📏 Dimensiones aprox.: 59,2 × 28 × 8,5 mm
