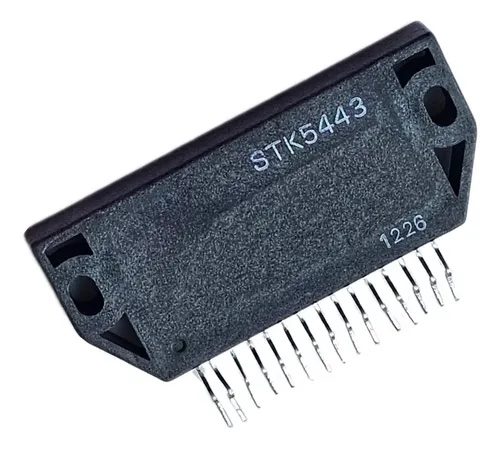

STK5443 – Circuito Integrado Híbrido Regulador de Tensión 3 Salidas (VTR) – SANYO (ZIP/SIP-15)
Módulo híbrido tipo regulador secundario para VTR/vídeo, con 3 salidas reguladas en un solo encapsulado. Diseño low-sat (alta eficiencia), ajuste preciso de tensión y función de corte (CUT-OFF) por señal externa. Ideal para reparación y sustitución del módulo original en fuentes de alimentación de equipos compatibles.
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: regulador de tensión (IC híbrido) – 3 salidas / 1 módulo
🔌 Tensión de entrada máxima (Vin DC): 30 V
🌡️ Temperatura máx. de carcasa (Tc): 105 ºC
🔋 Salidas (tensión / corriente):
• Salida 1: 12,0 V — 2,0 A (media) / 2,5 A (pico)
• Salida 2: 9,0 V — 1,0 A (media) / 2,0 A (pico)
• Salida 3: 5,8 V — 0,5 A (media)
🎛️ Función: CUT-OFF (apagado/activación por control externo)
📦 Encapsulado: módulo híbrido 15 pines (paso 2,54 mm)
🕳️ Fijación: 2 orificios de montaje Ø3,6 mm
📏 Dimensiones aprox. del módulo: 59,2 × 28 × 8,5 mm
