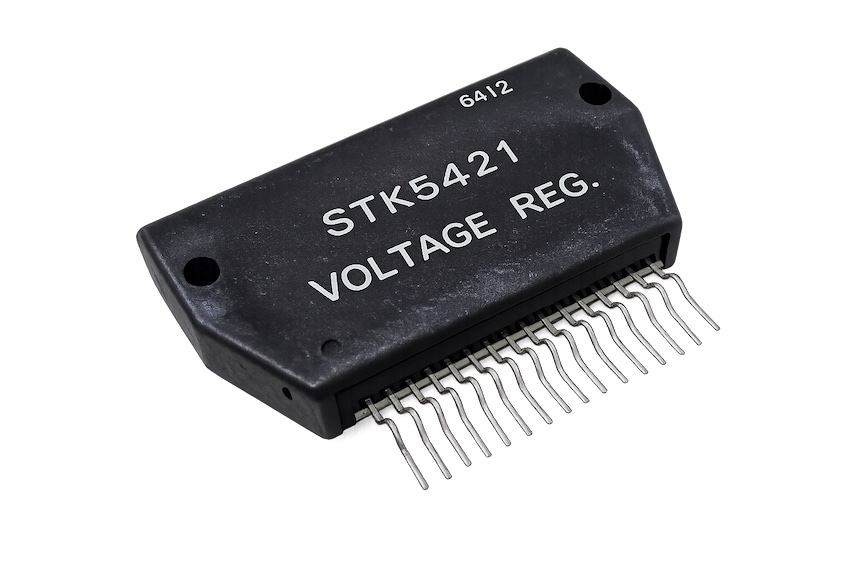

STK5421 – Circuito Integrado Híbrido Regulador de Tensión 4 Salidas (VTR) – SANYO
Módulo híbrido tipo regulador serie de 4 salidas en un solo encapsulado, pensado para fuentes de alimentación en equipos VTR/vídeo. Dispone de función ON/OFF (cutoff) por señal externa para cortar determinadas salidas. Recomendado para sustitución/reparación del componente original, con montaje a chasis/disipador.
⚙️ Características técnicas:
🏭 Fabricante: SANYO
🧩 Tipo: 4-Output Series Regulator (IC híbrido “Thick Film”)
🔋 Salidas (tensión nominal):
• Vo1: 16,0 V (±0,3 V)
• Vo2: 9,55 V (±0,1 V)
• Vo3: 12,0 V (±0,3 V)
• Vo4: 12,3 V (±0,3 V)
🔻 Corriente máx. por salida (media / pico):
• Vo1: 1 A / 2,5 A
• Vo2: 1 A / 2 A
• Vo3: 1 A / 3 A
• Vo4: 0,5 A / 1 A
🔌 Tensión de entrada máx. (DC): 30 V
🎛️ Control: ON/OFF (cutoff) por señal externa (según aplicación)
🌡️ Temperaturas: carcasa máx. 105 ºC / unión máx. 150 ºC
📦 Encapsulado: Case 4033, 15 pines (paso 2,54 mm), con orificios de fijación Ø3,6 mm
📐 Medidas aprox. del módulo: 59,2 × 28 × 8,5 mm
✨ Aplicaciones recomendadas:
• Regulación de tensiones en VTR/Vídeo
• Reparación/sustitución de módulos reguladores híbridos STK5421 compatibles
