Descripción

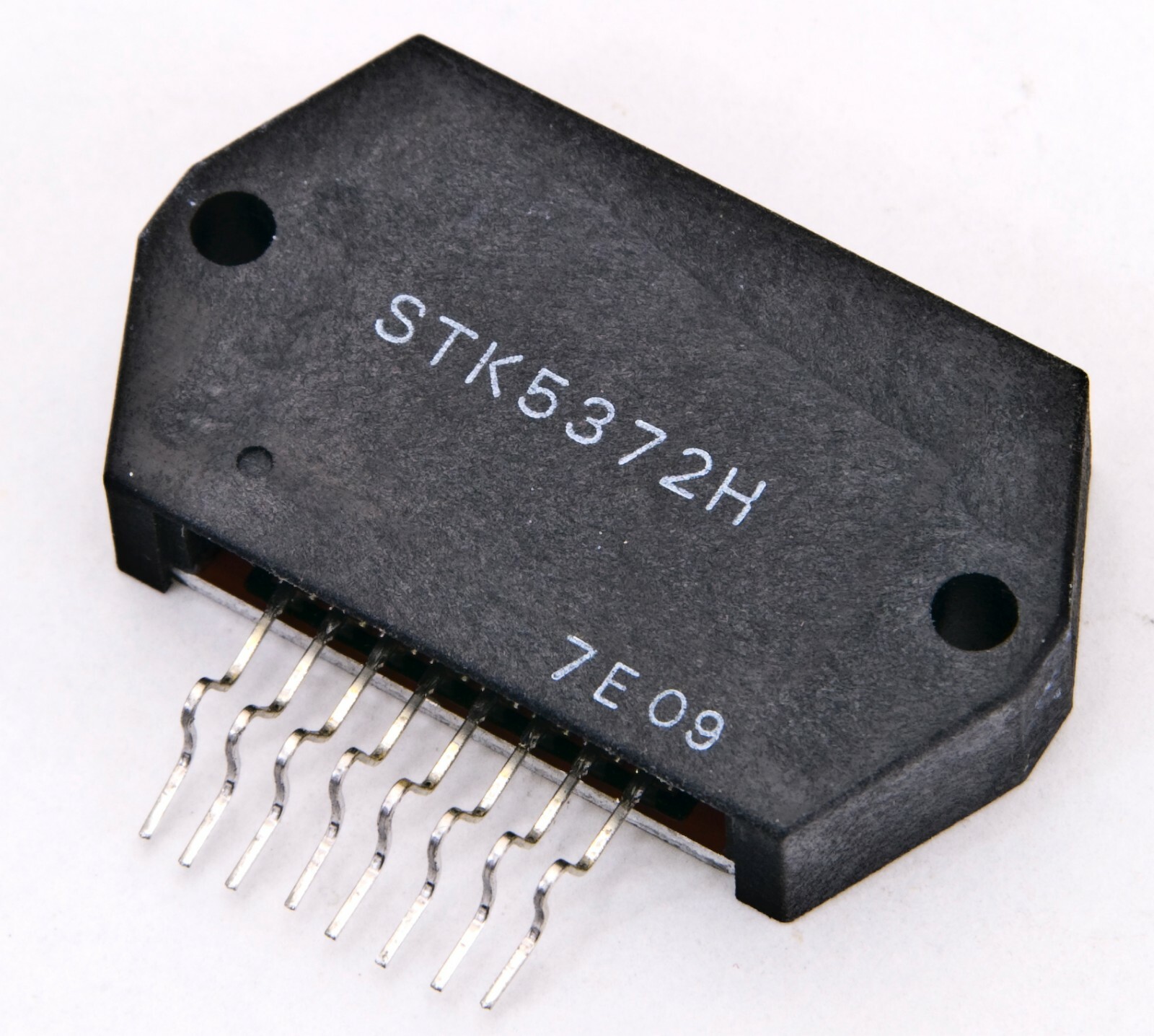

STK5372H – Circuito Integrado Híbrido Regulador de Tensión Triple (VTR) 12,1V / 12,0V / 5,3V – 8 pines
C.I. híbrido (Thick Film Hybrid IC) tipo regulador serie para aplicaciones de VTR/Vídeo, con 3 salidas integradas y función CUTOFF para control externo. Ideal para reparación y sustitución en fuentes de alimentación de equipos compatibles. Requiere fijación a chasis/disipador y buena disipación térmica.
⚙️ Características técnicas:
🧩 Tipo: regulador de tensión (series regulator) – IC híbrido
🔋 Nº de salidas: 3
• Vo1: 12,1 V ±0,1 V
• Vo2: 12,0 V ±0,2 V
• Vo3: 5,3 V ±0,1 V
⚡ Corriente de salida máx.:
• Media: 0,8 A (Vo1) / 0,8 A (Vo2) / 1,0 A (Vo3)
• Pico: 1,0 A (Vo1) / 1,5 A (Vo2) / 2,0 A (Vo3) (pico máx. 0,2 s)
🔌 Tensión de entrada DC máx.:
• Vo1 / Vo2: 30 V
• Vo3: 20 V
🎛️ Función CUTOFF (control):
• High (3–15 V): Vo2 y Vo3 ON
• Low (≤0,6 V): Vo2 y Vo3 OFF
🌡️ Temperaturas:
• Temperatura de carcasa máx. (Tc): 105 ºC
• Temperatura de unión máx. (Tj): 150 ºC
• Almacenaje: -30 a +105 ºC
📦 Encapsulado / montaje:
🦶 8 pines (paso de pines 2,54 mm)
🕳️ 2 orificios de fijación Ø3,6 mm
📏 Dimensiones aprox. del módulo: 44 × 25,6 × 8,5 mm
