Descripción

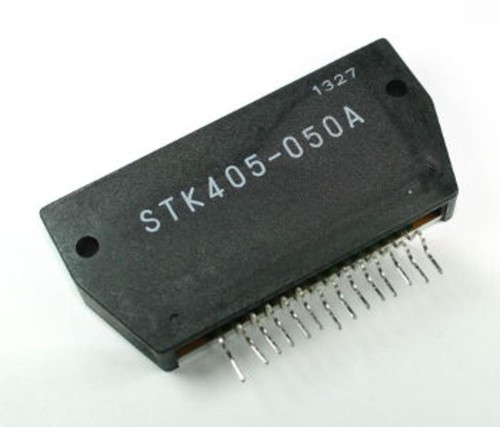

STK405-050A – Circuito Integrado Híbrido Amplificador de Audio 2 Canales (2×30W) – Serie STK405-000A
Módulo híbrido “STK Audio Power Amplifier” para amplificación de potencia AF en estéreo (2 canales), en clase B y con alimentación simétrica (±V). Incorpora control de Stand-by para modo funcionamiento/espera, ideal para reparación y sustitución en equipos de audio compatibles.
⚙️ Características técnicas:
🧩 Tipo: amplificador de potencia de audio 2 canales / 1 módulo (clase B)
🔌 Alimentación: ± (fuente simétrica)
🔈 Carga recomendada: RL = 6 Ω
⚡ Tensión de alimentación recomendada: ±22,0 V
⚠️ Tensión de alimentación máxima (VCC máx.): ±34,5 V
🔊 Potencia de salida máx.: 30 W + 30 W (RL=6Ω, f=1kHz)
🎚️ Distorsión (condición de tabla): THD = 10%
🛑 Control Stand-by: High = Operation / Low = Stand-by
🧷 Montaje / patillaje:
🦶 Pines: 14 pines (+ sustrato/placa)
📏 Paso de pines: 2,54 mm
🕳️ Orificios de fijación: 2 × Ø3,6 mm
✨ Aplicaciones recomendadas:
• Etapas de potencia estéreo en amplificadores y equipos de audio
• Reparación/sustitución de módulos STK en electrónica de consumo
• Proyectos de amplificación con fuente simétrica y disipación adecuada
