Descripción

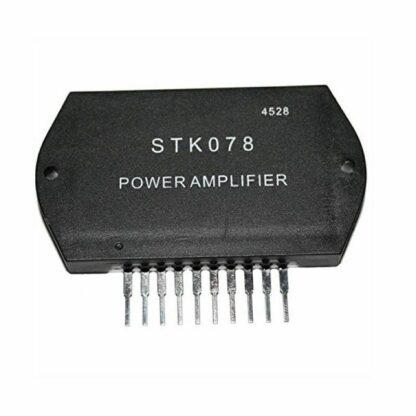

STK078 / STK078G – Circuito Integrado Híbrido Amplificador de Audio 24W (8Ω) SANYO
Módulo híbrido Thick Film (STK) para amplificación de potencia de audio (AF) en 1 canal (mono) con alimentación simétrica (±V). Diseñado para ofrecer baja distorsión y funcionamiento estable, ideal para reparación y sustitución en etapas de potencia de equipos de audio compatibles.
⚙️ Características técnicas:
🧩 Tipo: IC híbrido Thick Film – AF Power Amp (IMST, 1 canal con 2 alimentaciones)
🔊 Potencia de salida: 24 W mín. (RL = 8 Ω, THD = 0,03%, 20 Hz–20 kHz)
🔌 Alimentación recomendada: ±25 V
⚠️ Alimentación máxima (Vcc máx.): ±35 V
🎚️ Distorsión (THD máx.): 0,05% (a potencia nominal)
📶 Respuesta en frecuencia: 10 Hz – 100 kHz (Po = 1 W, -1 dB)
🎛️ Resistencia de entrada: 52 kΩ (Po = 1 W, 1 kHz)
🔋 Corriente en reposo (Iq): 100 mA máx.
🌡️ Temperatura de carcasa (Tc): hasta 105 ºC
❄️ Temperatura de almacenamiento: -30 a +105 ºC
🛡️ Tiempo admisible de carga en corto: 2 s (en condiciones indicadas)
