Descripción

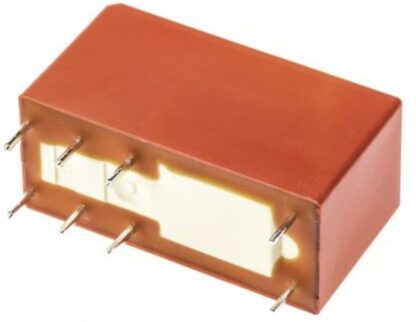

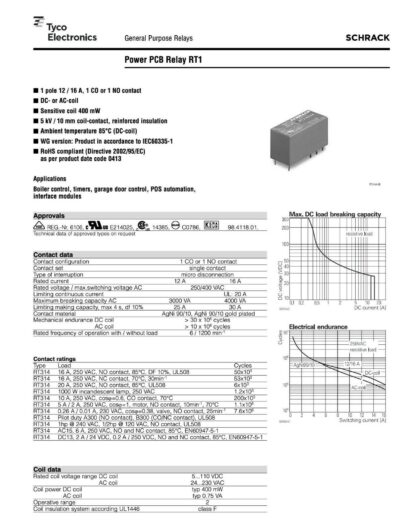

Relé Schrack RT314006 – 6 VDC · 16 A / 250 V · TE Connectivity (9-1393239-3)
El relé electromagnético miniatura RT314006 de TE Connectivity / Schrack está diseñado para aplicaciones de control y potencia que requieren alta fiabilidad. Ofrece una capacidad de conmutación de 16 A a 250 V AC y 16 A a 24 V DC, en un formato compacto y de bajo consumo.
Con su diseño robusto y durabilidad mecánica de hasta 30 millones de ciclos, resulta ideal para aplicaciones en electrodomésticos, automatización, equipos industriales y electrónicos.
Características clave:
-
⚡ Relé electromagnético SPDT (1 inversor)
-
🔋 Bobina de 6 VDC – resistencia 90 Ω
-
🔌 Corriente máxima de contactos: 16 A
-
🧩 Capacidad de carga: 16 A / 250 V AC – 16 A / 24 V DC
-
🦾 Alta durabilidad: hasta 30 millones de ciclos mecánicos
-
🧪 Contactos en AgNi para mayor conductividad
-
📐 Versión miniatura con montaje THT
-
🔒 Clase de protección: IP40
Especificaciones técnicas:
-
👤 Fabricante: TE Connectivity / Schrack
-
📑 Serie: RT1
-
🔎 Denominación fabricante: 9-1393239-3
-
🔀 Configuración de contactos: SPDT (1 conmutador)
-
🔋 Tensión nominal bobina: 6 VDC
-
⚡ Resistencia del inductor: 90 Ω
-
⚡ Tensión mínima de activación: 4,2 VDC
-
⚡ Potencia bobina: 400 mW
-
⚡ Potencia conectada: 3 kVA
-
🔌 Tensión conectada máx.: 300 V DC / 400 V AC
-
⚡ Corriente máxima de contactos: 16 A
-
⚡ Corriente de choque: 25 A
-

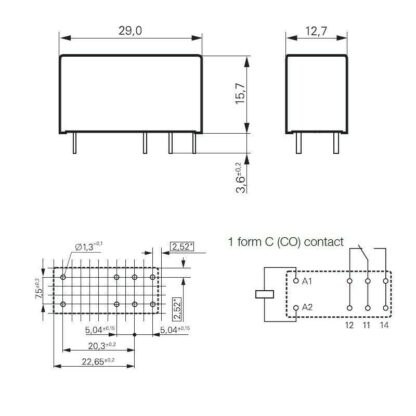

📏 Medidas: 29 × 15,7 × 12,7 mm
-
📏 Altura: 15,7 mm
-
📐 Ráster de terminales: 5 mm
-
⚙️ Número de pines: 8
-
🛡️ Clase de impermeabilidad: IP40
-
🌡️ Temperatura de trabajo: -40…70 °C
-
⚖️ Peso: 14 g
-
🔧 Montaje: THT (Through Hole Technology)
-
