Descripción

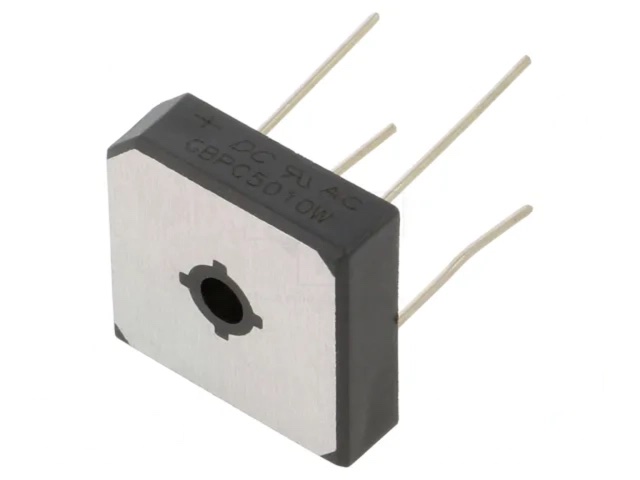

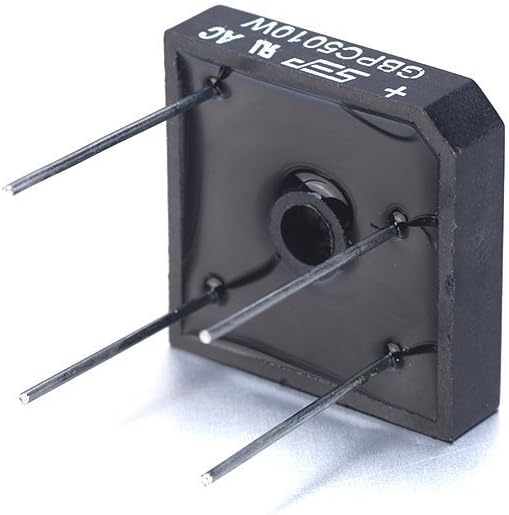

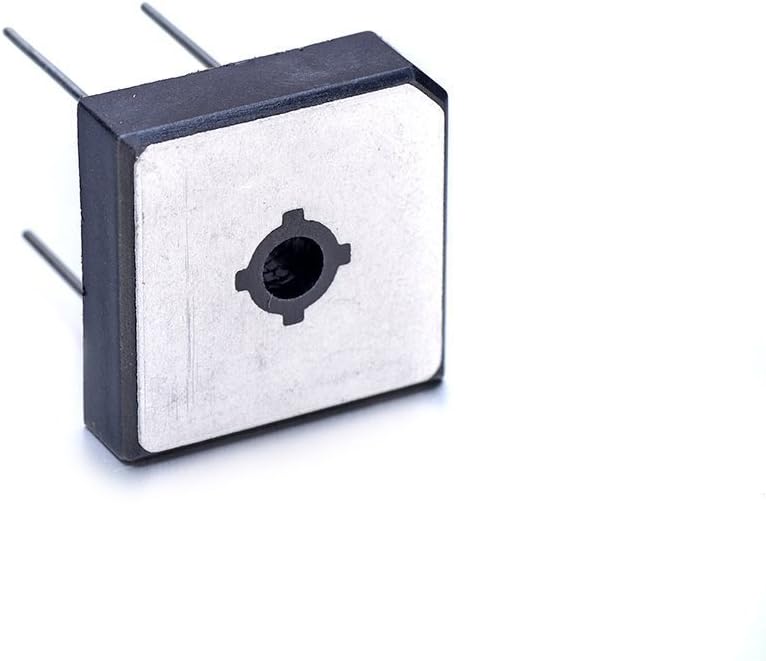

Puente Rectificador GBPC5010W 50A 1000V – Perfil Bajo 28 x 28 x 8 mm, Pines Largos para PCB
Puente rectificador monofásico GBPC5010W de alta capacidad, diseñado para convertir corriente alterna en corriente continua en fuentes de alimentación, cargadores, equipos industriales y circuitos electrónicos de potencia.
Su formato cuadrado de perfil bajo facilita el montaje en PCB mediante terminales largos THT. La disposición del positivo y negativo en esquinas opuestas simplifica el conexionado y ayuda a optimizar la distribución térmica.
⚙️ Características técnicas:
🏭 Fabricante: SEP Semicom
🧩 Modelo: GBPC5010W
🔌 Tipo: puente rectificador monofásico
⚡ Tensión inversa máxima: 1000 V
🔋 Corriente directa promedio: 50 A
🚀 Corriente máxima de pico: 400 A
🛠️ Montaje: THT / soldado en PCB
📦 Carcasa: cuadrada de perfil bajo
📏 Dimensiones: 28 x 28 x 8 mm
🔩 Terminales: hilo de 1,1 mm de diámetro, largos para PCB
➕➖ Polaridad: positivo y negativo situados en esquinas opuestas
✨ Características destacadas:
• Perfil fino para montajes compactos
• Alta capacidad de corriente
• Buena resistencia frente a picos de intensidad
• Construcción robusta para fuentes de alimentación y equipos de potencia
• Terminales largos adecuados para montaje en circuito impreso
📌 Nota:
Comprobar siempre la referencia GBPC5010W, las dimensiones, el patillaje y la polaridad antes de sustituirlo. En aplicaciones de alta potencia puede ser necesario utilizar disipador y ventilación adecuada.
