Descripción

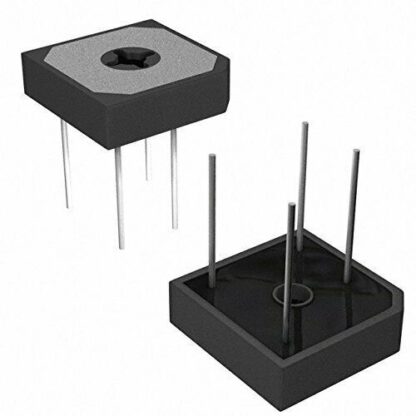

Puente rectificador 35A / 1000V – GBPC3510W (Low Profile, pines largos para PCB)
Puente rectificador monofásico de perfil bajo (slim), ideal para montaje en circuito impreso (THT).
Diseño cuadrado de alta capacidad con positivo y negativo en esquinas opuestas en diagonal, optimizando la disipación y el conexionado.
Especificaciones técnicas
-
🏭 Fabricante: SEP Semicom
-
⚙️ Modelo: GBPC3510W
-
🔌 Tipo: Puente rectificador monofásico
-
⚡ Tensión inversa máxima (VRRM): 1000 V
-
🔋 Corriente directa promedio (IF): 35 A
-
⚡ Corriente de pico (Ifsm): 400 A
-
🔩 Montaje: THT (Through-Hole)
-
📐 Carcasa: Cuadrada slim – perfil bajo
-
📏 Dimensiones: 28 × 28 × 8 mm
-
🧷 Terminales: Hilo Ø1,1 mm (largos para PCB)
-
➕ Polaridad: Positivo y negativo en esquinas opuestas (en oblicuo)
Características destacadas
-
🔸 Perfil fino para diseños compactos
-
🔸 Alta capacidad de corriente y resistencia a picos
-
🔸 Construcción robusta para uso industrial o fuentes de alimentación de potencia
