Descripción

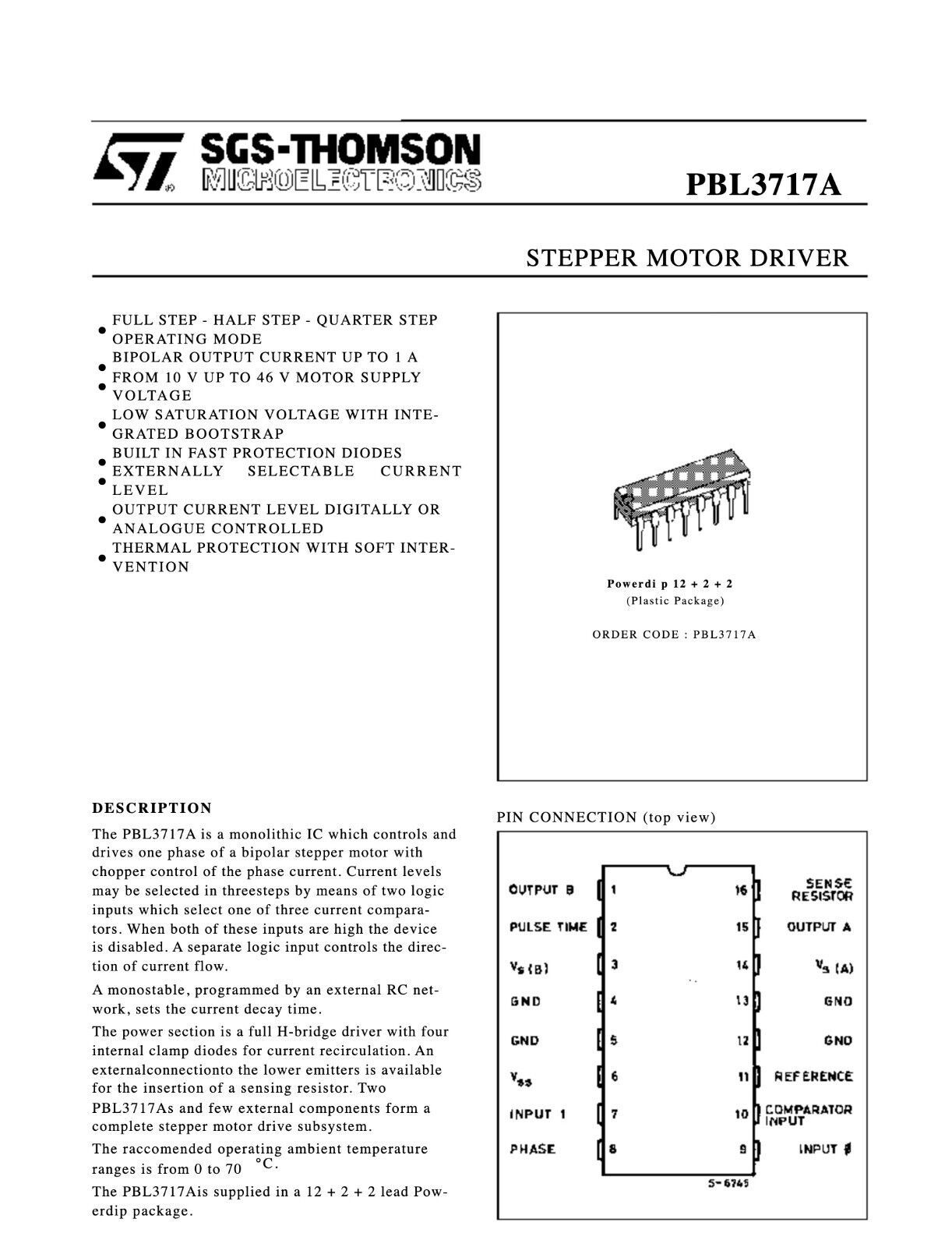

STMicroelectronics PBL3717 / PBL3717A – Driver de motor paso a paso bipolar (DIP16 PowerDIP 12+2+2)
CI monolítico para accionar una fase de motor paso a paso bipolar con control de corriente por chopping. Permite tres niveles de corriente seleccionables por lógica, control de dirección y temporización mediante monoestable RC. Incorpora puente H completo con diodos de recirculación internos y patilla para resistencia de sensado. Con dos IC se obtiene un sistema completo para un motor bipolar.
Especificaciones
-
🏷️ Marca: STMicroelectronics
-
🆔 Modelo: PBL3717 / PBL3717A
-
⚙️ Función: Driver de motor paso a paso (una fase) con chopper
-
🧱 Topología de potencia: puente H completo
-
📊 Selección de corriente: 3 niveles por 2 entradas lógicas; deshabilitado con ambas entradas en alto
-
🔁 Dirección: entrada lógica dedicada
-
⏱️ Temporización: monoestable programable por RC externo (control de decaimiento de corriente)
-
🛡️ Recirculación: 4 diodos clamp internos
-
🎯 Sensado: acceso a emisores inferiores para Rsense
-
📦 Encapsulado: PowerDIP 12+2+2 (DIP16 plástico)
-
🌡️ Temperatura de operación: 0…70 °C
-
🧩 Integración típica: 2× PBL3717A + pocos componentes → driver completo para motor bipolar
