LM1203N C.I. DIP28

Descripción

C.I. LM1203N DIP28 – Sistema Amplificador de Vídeo RGB (3 Canales) 70MHz

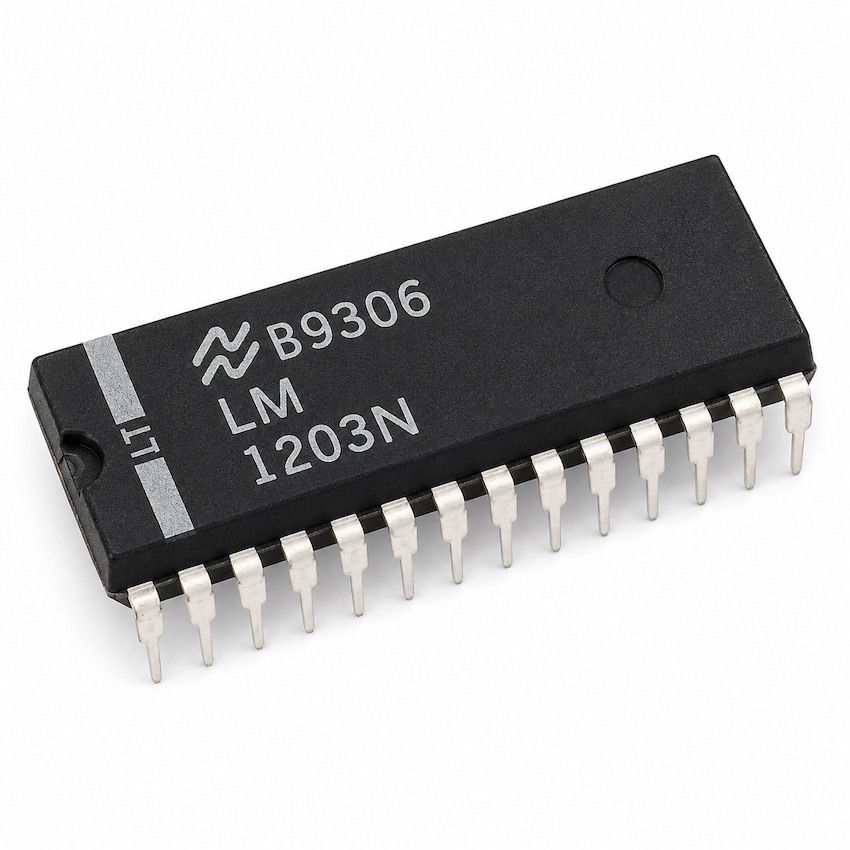

Circuito integrado LM1203N en encapsulado DIP-28 (NA28F, ancho), diseñado como sistema de amplificación de vídeo RGB para monitores de alta resolución. Integra 3 amplificadores de vídeo emparejados, circuitos de contraste (atenuadores) y control de brillo (comparadores de clamp de nivel negro), además de referencia de tensión para las entradas de vídeo.

⚙️ Características técnicas:
🧩 Función: RGB Video Amplifier System (3 amplificadores de vídeo)
📶 Ancho de banda: 70 MHz (@ -3 dB)
🎚️ Control de ganancia: nodo “Drive” por canal (ganancia típica ajustable Av 4 a 10)
🌓 Control de brillo: 3 comparadores con gate (black level clamp)
🎛️ Control de contraste: 3 atenuadores emparejados (tracking aprox. ±0,1 dB)
🔌 Alimentación (VCC): 10,8 a 13,2 V
⚠️ VCC máx. absoluto: 13,5 V
⚡ Consumo (corriente de alimentación): 73 mA típ. / 90 mA máx.
🔋 Potencia disipada máx.: 2,5 W
🔁 Corriente de salida de vídeo: hasta 28 mA
🌡️ Temperatura de trabajo: 0 a 70 ºC
📦 Encapsulado: DIP-28 (NA28F)

✨ Aplicaciones recomendadas:
• Monitores RGB analógicos de alta resolución (CAD/CAM, PC, arcade, etc.)
• Reparación y sustitución en placas de vídeo/monitores compatibles
