Descripción
Regulador de tensión conmutado DC/DC de tipo step-down (Buck), fabricado por STMicroelectronics, diseñado para reducir y estabilizar tensiones de corriente continua en aplicaciones electrónicas.
Permite suministrar una corriente de salida de hasta 1 A, con una tensión de salida ajustable entre 1,2 V y 35 V y un rango de alimentación de 4,4 V a 36 V. Incorpora un transistor de potencia P-Channel D-MOS y trabaja a una frecuencia de conmutación nominal de 250 kHz.
Dispone de protección frente a sobrecorriente y cortocircuitos, protección térmica, función de inhibición y sincronización externa. Es adecuado para fuentes de alimentación DC/DC, equipos industriales, sistemas informáticos y aplicaciones electrónicas de consumo.
Especificaciones técnicas:
- 👤 Fabricante: STMicroelectronics
- 🔧 Tipo: Circuito integrado regulador de tensión conmutado DC/DC
- ⚡ Tensión de entrada: 4,4–36 V DC
- ⚡ Tensión de salida: 1,2–35 V DC, ajustable
- 🔋 Corriente de salida: Hasta 1 A
- 🔹 Topología: Buck (Step-Down / Reductor)
- 📡 Frecuencia de conmutación: 250 kHz nominal
- 🔢 Número de canales: 1

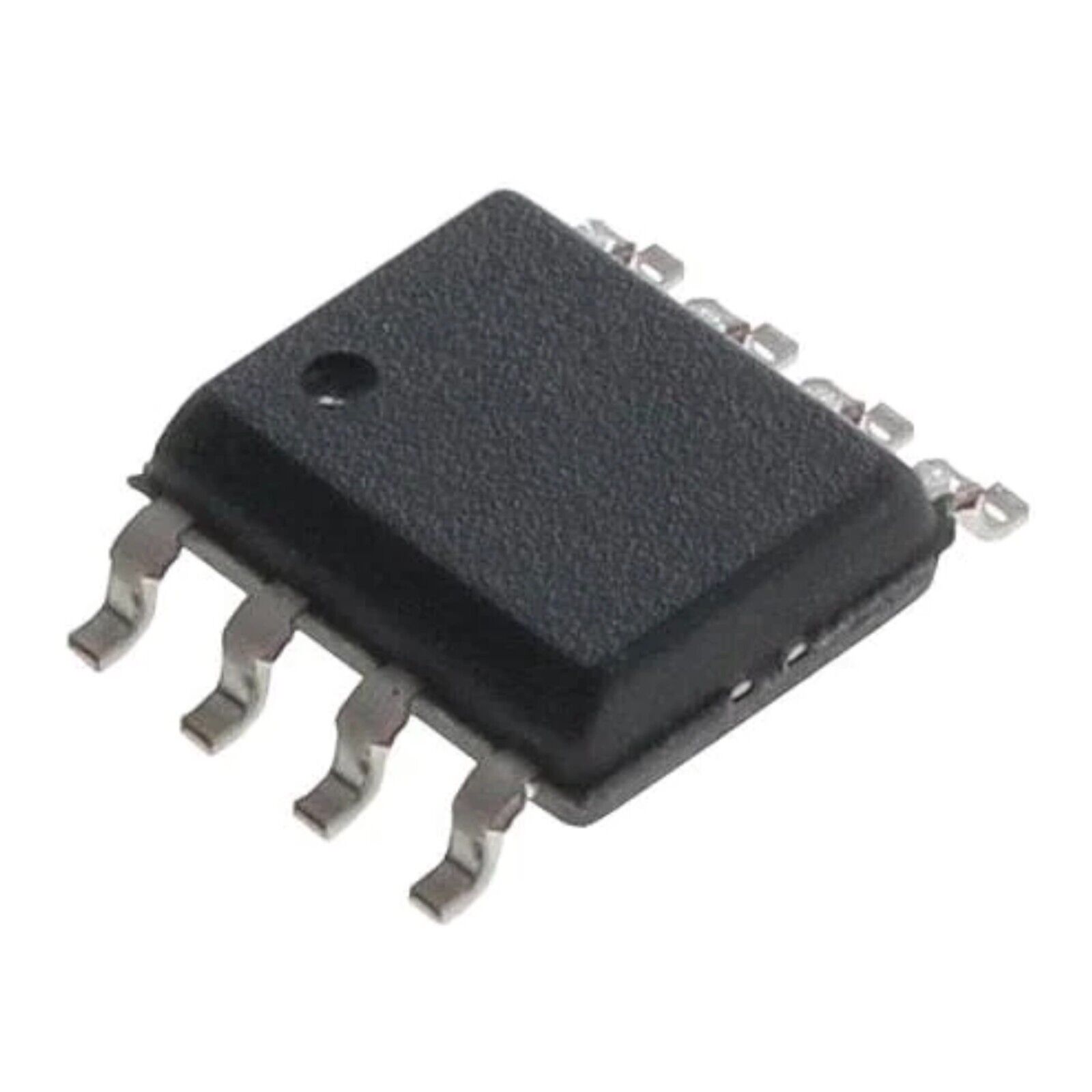

- 🖤 Encapsulado: SO-8 / SOIC-8, 8 pines
- 🔩 Montaje: SMD (montaje superficial)
- 🌡️ Temperatura de unión operativa: -40 a +150 °C
- 🔎 Resistencia RDS(on): 0,25 Ω típica
- ⚙️ Tensión de referencia de realimentación: 1,235 V nominal
- 🛡️ Protecciones: Limitación de corriente, protección contra cortocircuitos, desconexión térmica y protección ante desconexión de realimentación
- ✅ Conformidad: RoHS (Ecopack2)
