Descripción

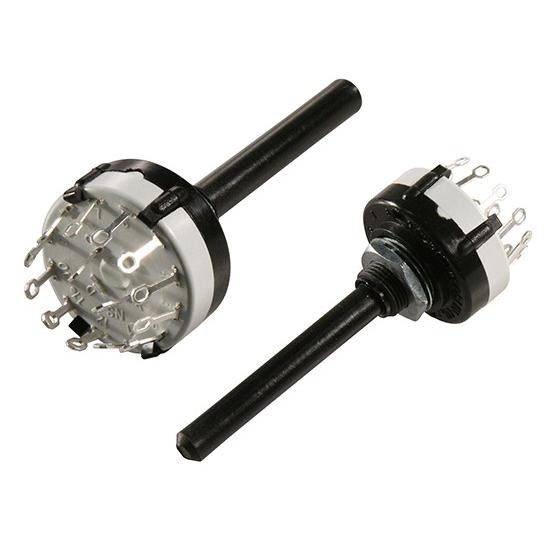

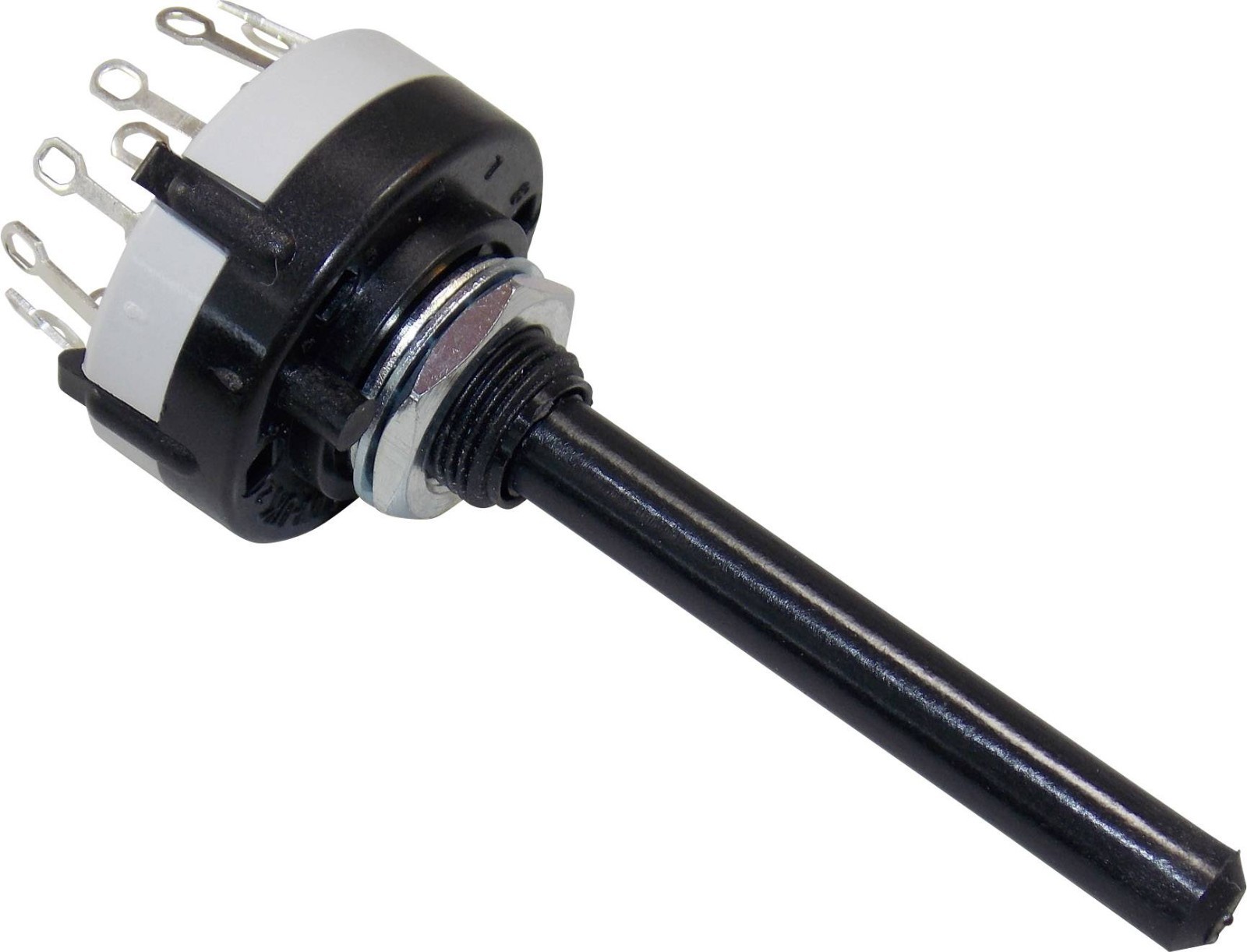

Interruptor Rotativo LORLIN – 12 Posiciones, Modo BBM (Break-Before-Make)
Este interruptor rotativo fabricado por LORLIN está diseñado para aplicaciones que requieren una conmutación precisa y fiable. Cuenta con las siguientes características técnicas:
-
Tipo: Interruptor rotativo
-
Número total de posiciones: 12 posiciones estables
-
Número de secciones: 1
-
Ángulo de conmutación: 30° por posición
-
Capacidad de carga de contactos: 0,15 A a 250 V AC/DC
-
Material del contactor: Latón con cobertura plateada para una mejor conductividad y durabilidad
-
Material de la carcasa: Poliamida resistente
-
Resistencia de aislamiento mínima: 999 MΩ, asegurando un alto nivel de seguridad eléctrica
-
Durabilidad mecánica: 10.000 ciclos operativos garantizados
-
Patillas: Para soldar, facilitando una instalación segura
-
Modo de actuación: BBM (Break-Before-Make, o “romper antes de hacer”)
-
Temperatura de trabajo: Desde -30 °C hasta 85 °C
-
Superficie del eje: Lisa, para un manejo cómodo
-
Diámetro del eje: 6 mm
-
Longitud total del eje: 50 mm
-
Rosca de montaje: M10 x 0,75
-
Momento de fuerza de actuación: 8,6 Ncm
Sobre el modo de actuación BBM (Break-Before-Make)
Este interruptor rotativo funciona en modo BBM (Break-Before-Make), también conocido como non-shorting o “romper antes de hacer”. Esto significa que, al cambiar entre dos posiciones consecutivas (por ejemplo, de la posición 1 a la 2), la conexión se interrumpe temporalmente antes de establecer la nueva conexión.
Esto evita que las posiciones se cortocircuiten durante el cambio, lo que es importante en aplicaciones donde se requiere que no haya solapamiento eléctrico entre posiciones para evitar interferencias o daños.
En contraste, los interruptores con modo MBB (Make-Before-Break), también llamados de “hacer antes de romper”, conectan momentáneamente ambas posiciones durante la transición, acortando las dos posiciones juntas antes de romper la anterior.
Este interruptor rotativo LORLIN es ideal para circuitos que necesitan conmutación segura y sin solapamiento eléctrico, garantizando una operación limpia y confiable en entornos con temperaturas variables y condiciones exigentes.
