Descripción

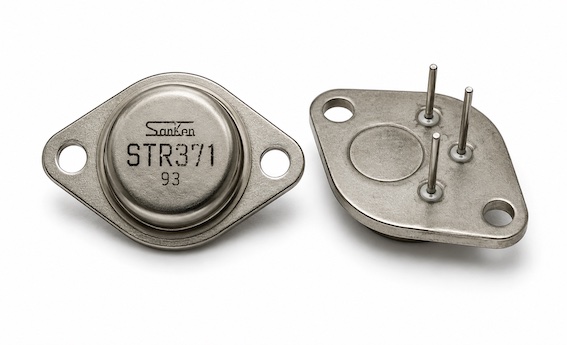

STR371 – C.I. Híbrido Regulador TV 115V 1A 25W (Sanken) – Módulo TO-3
Regulador híbrido de la serie STR de Sanken, diseñado como módulo regulador para TV con tensión de salida fija y precisa, sin necesidad de ajuste externo. Construcción robusta tipo TO-3, ideal para reparación y sustitución en equipos compatibles.
⚙️ Características técnicas:
🏭 Fabricante: Sanken
🧩 Tipo: Hybrid TV Regulator Module (serie STR)
🔋 Tensión de salida: 115 V ±1 V (fija)
⚡ Corriente de salida máxima: 1,0 A
🔌 Tensión de entrada pico máxima: 200 V
🔥 Potencia disipada máx.: 25 W (Tc = 100 ºC)
🌡️ Temperatura de trabajo: -20…+125 ºC
❄️ Temperatura de almacenamiento: -40…+125 ºC
🌡️ Temperatura de unión máx. (Tj): 150 ºC
📉 Regulación de línea: ±1 V
📉 Regulación de carga: ±1 V
📉 Caída entrada-salida (VCE sat): 1,5 V máx.
🧪 Corriente de fuga: 100 µA
📈 Ganancia DC (hFE): 1500–5500
🧊 Resistencia térmica (θjc): 1,8 ºC/W
🔌 Conexiones / pines (según esquema):
1️⃣ Input (Entrada) · 2️⃣ Output (Salida) · 3️⃣ Common (−) · 4️⃣ Base
✨ Aplicaciones recomendadas:
• Sustitución en módulos reguladores de TV y fuentes lineales equivalentes
• Reparación de equipos que monten exactamente STR371
